一、 概述

催化燃烧法由于起燃温度低，是一种较为理想的通过催化反应（无明火）处理有机污染物的方法，具有适用范围广，结构简单，净化效率高，节能、无二次污染等优点，已在国内外广为使用。

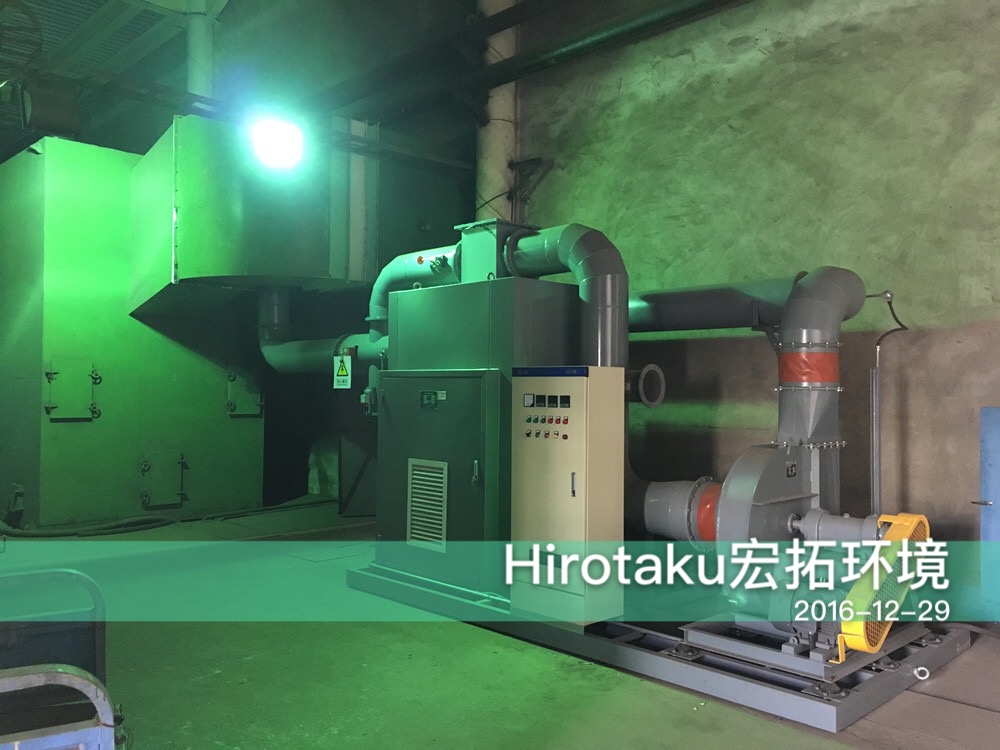

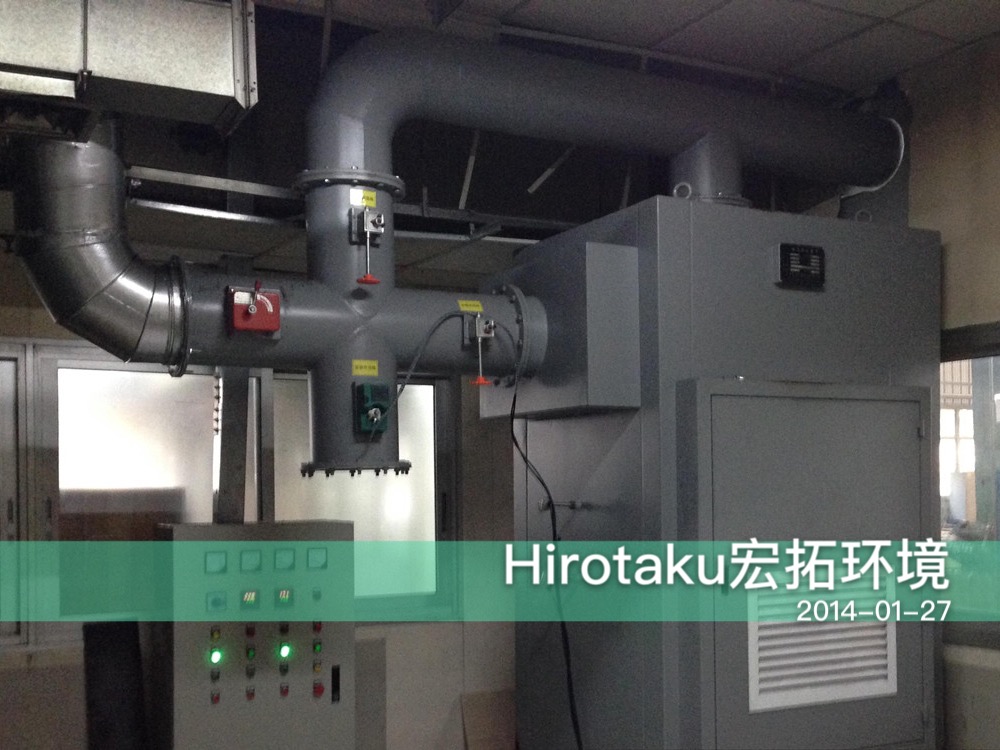

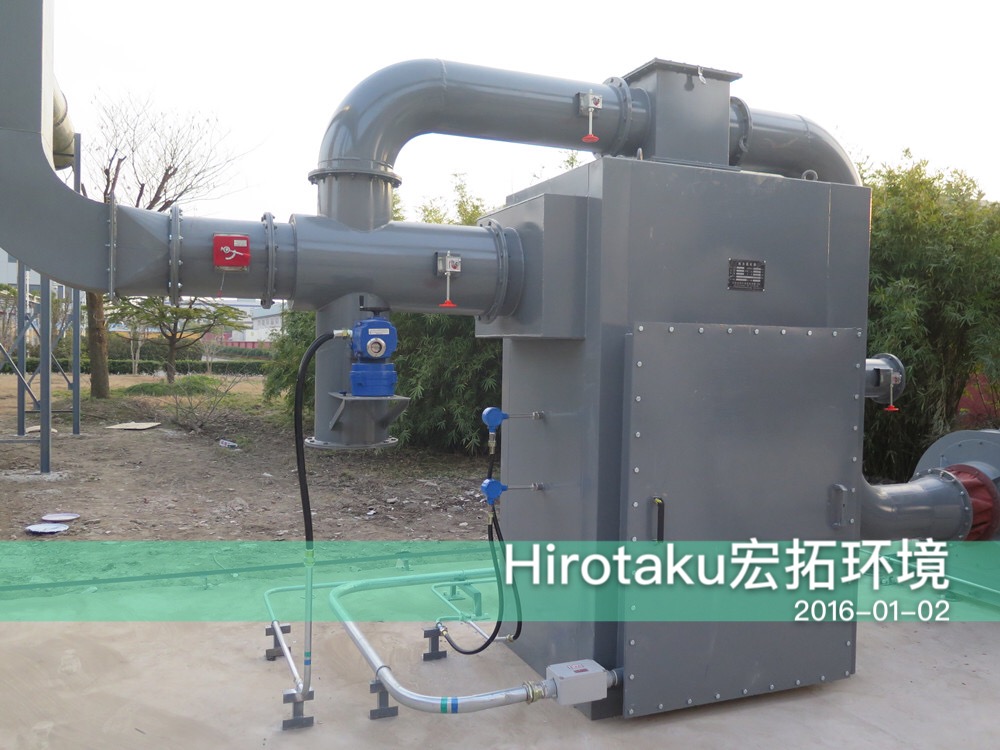

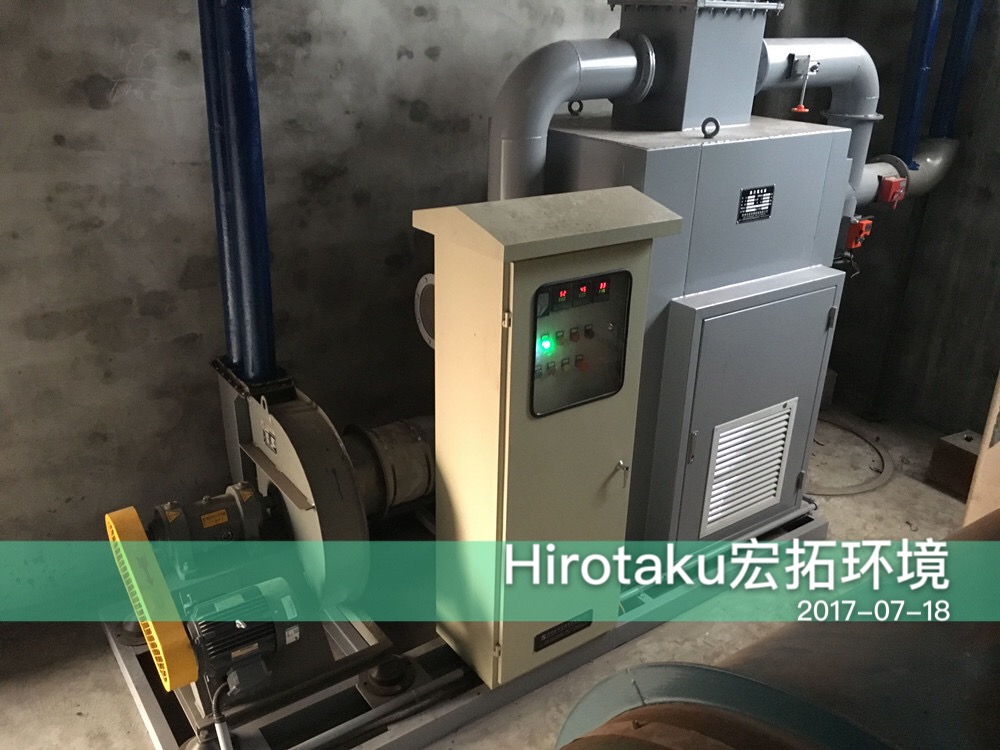

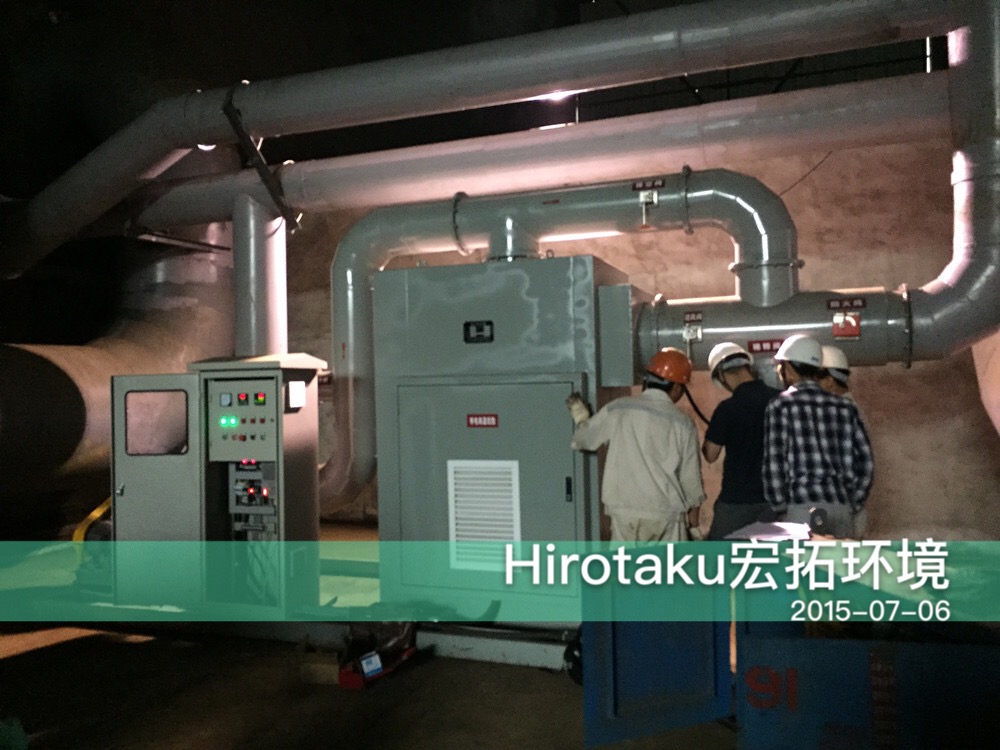

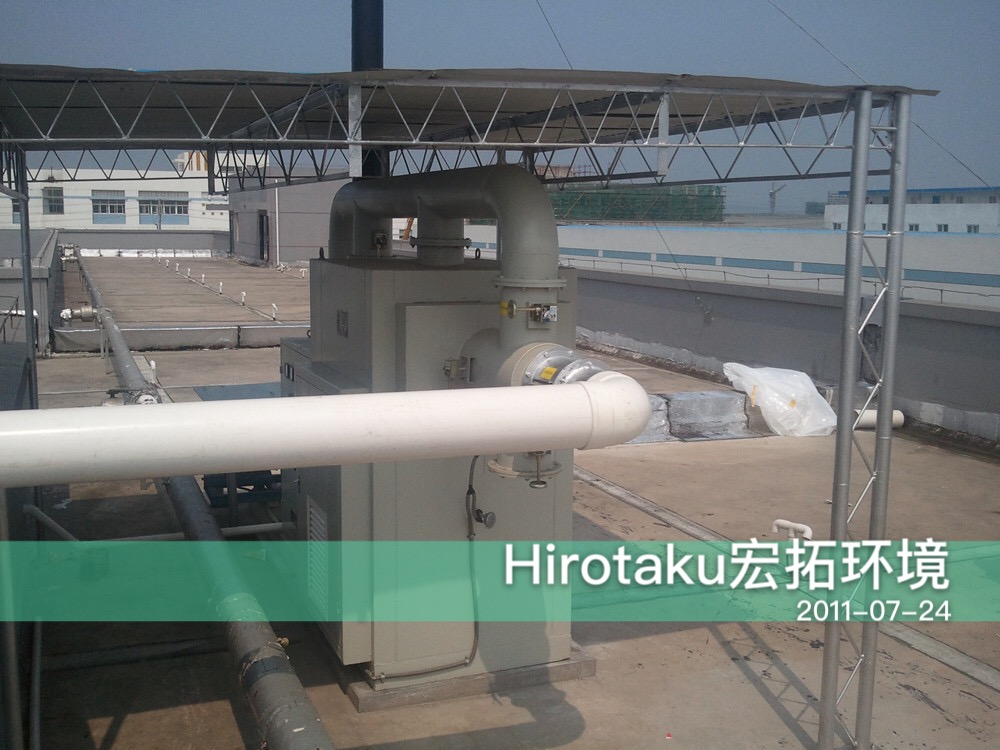

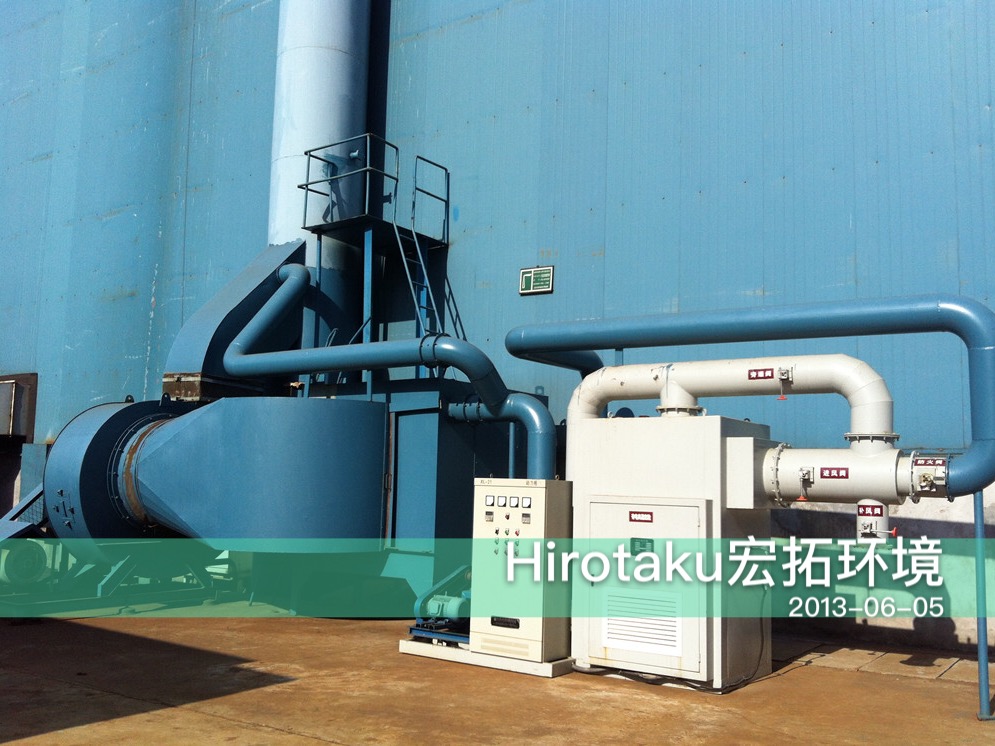

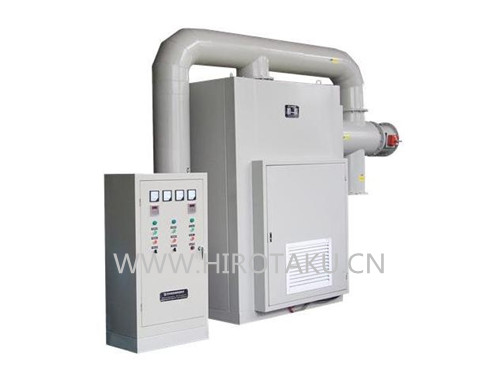

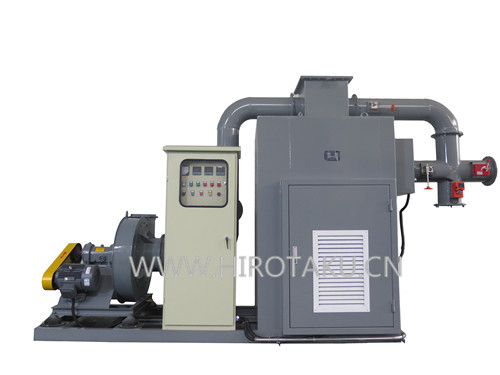

我公司研制开发了TCO型热回热式催化氧化器，具有操作简单、自动化程度高，配上不同型号的催化剂，能有效地处理各种有机污染物，处理浓度≤10g/m³，深受用户的欢迎。

二、结构及工作原理

1、结构

本设备主要由阻火器，热交换器，催化反应床，预热反应床，风机这几大主要部件组成。

2、工作原理

催化燃烧法是将含有机污染物的废气，在催化剂铂、钯的作用下，可以在较低的温度下将废气中的有机污染物氧化成二氧化碳和水。催化起燃温度：～250℃。

废气由阻火器过滤后，经主进阀、旁通阀的同步反向切换调节进入热交换器，先通过热交换器的换热升高一定温度后进入预热室，经过预热室的加热，使废气升温到催化起燃温度（～250℃）；然后进入催化反应床，在催化剂的活性作用下，有机废气进行氧化反应生成无害的水和二氧化碳，并放出一定的热量。反应后的高温气体再次进入热交换器，经换热后，最后以较低的温度经引风机引出排入大气。

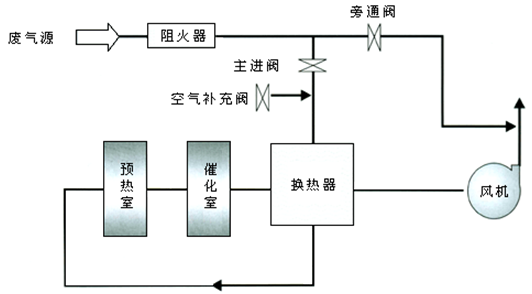

 TCO-E型热回热式催化氧化器工艺流程图

三、性能特点

1、用优质金属钯、铂镀在蜂窝陶瓷载体上作催化剂、净化效率高达97~100%，运行寿命长，且可再生，气体流畅，阻力小。

2、安全设施完备：有阻火除尘器、泄压孔、超温报警等保护设施。

3、耗用功率：预热15～35分钟全功率加热，工作时只消耗风机功率即可。废气浓度较低时，自动间歇补偿加热。

 4、余热回收利用：余热可以返回烘道用来烘干工作，降低原烘道中消耗功率；也可供工厂其它方面热能回用。

四、适用范围

1、可用于有机溶剂的净化处理（苯类、醇类、酮类、酯类、酚类、醚类、烷类等混合有机废气）。

2、适用于电线、电缆、漆包线、机械、电机、化工、仪表、汽车、自行车、摩托车、发动机、磁带、塑料、家用电器等行业的有机废气净化。

3、可用于各种烘道、印铁制罐、表面喷漆、印刷油墨、电机绝缘处理、皮鞋粘胶等烘干流水线，净化各工序产生的有机废气。

五、技术性能表

TCO-E型热回热式催化氧化器可有效处理有机废气，净化效率高达98%以上。

产品服务：可以依据废气处理特性及客户需求，进行个案设计定制。

六、订货须知

1.产生废气的工艺设备和工况。例如：排风量，废气性质，废气产源面积等以及相关参数。

2.被处理废气的物性：温度，性质，自燃性和爆炸性等化验报告。

3.相关工艺参数，如：气体的温度，含尘浓度，有机物浓度，无机物浓度，产气源位置，面积等。

4.生产车间的房屋建筑和生产设备的布置方位以及车间外的地理环境。

5.提出装配形式的要求，如出风口、塔体定位等平面布置方位。

6.增购其他辅机和配件，例如：风机，当订购风机时，需注明型号、规格、转速、风量、风压、出口方向和电机功率等参数，若需订购管道，吸罩，烟囱等，需提供相关的图纸，另外是否需订购部分滤料作为备件需提供数量。

7.是否需要委托本公司代办选型、设计、运输及安装等事宜。
