吸收装置

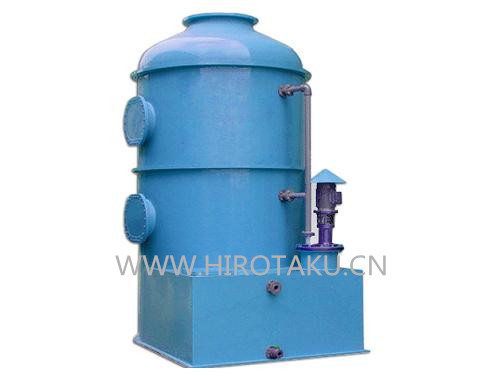

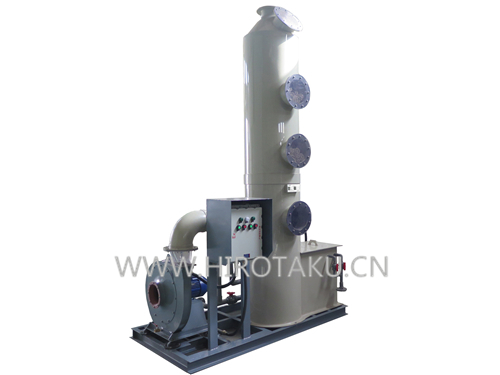

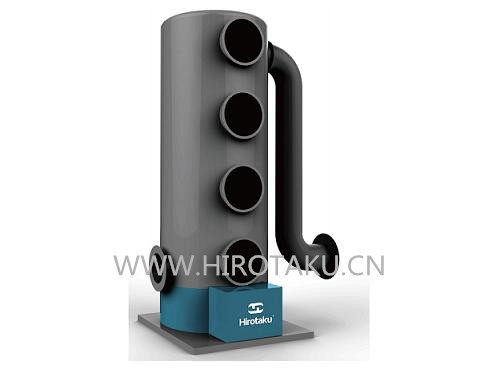

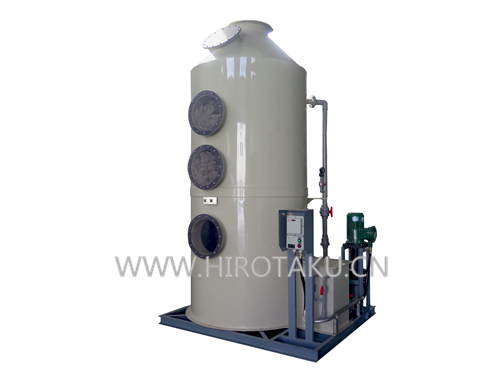

HTV型直立逆流式填料吸收塔
HTV型直立逆流式填料吸收塔
型 号:HTV-300~3650
制造商:宏拓环境
原产地:中国•苏州
风 量:600~96000CMH(立方米/小时)
静 压:60~240mmAQ(毫米水柱压力)
功 率:0.75~75KW(可选)
净化方式:逆水洗中和吸收过滤
选 项:Q型碳钢制、S型不锈钢制、P型塑料制、F型玻璃钢制
适用范围:
产品介绍

一、概述

利用气体与液体间的接触,而将气体中的污染物传送到液体中,然后再将清洁气体与被污染的液体分离,达到清净空气的目的。

废气经由填充式洗涤塔,采用气液逆向吸收方式处理,即液体自塔顶向下以雾状(或小液滴)喷撒而下。废气则由塔体(逆向流)达到气液接触之目的。此处理方式,可冷却废气、调理气体及去除颗粒,再经过除雾段处理后,排入大气中。

二、结构及工作原理

1)结构

标准装置:

1、洗涤塔喷雾系统

2、填充层填充料

3、水份去除器

4、检视窗、维修入孔

5、溢流、排放及自动补充水口

6、循环水泵浦

7、循环水滤网

8、压力计

选用装置:

1、PH控制装置

2、ORP控制装置

3、药品储存槽

4、药品液位控制装置

5、循环水槽水位控制装置

2)工作原理

洗涤塔系统之风机组将收集到的废气吸入洗涤塔内,流经填充层段(气/液接触反应之介质),让废气与填充物表面流动的药液(洗涤液)充分接触,以吸附废气中所含的酸性或碱性污物。洗涤后,废液收集至集水槽中,再排放至废水系统处理。

三、性能特点

1)水洗式废气处理系统,价格便宜、处理方法简单;

2)直立式结构最适用于经济空间安装;

3)适用于气态及液态污染源;

4)处理单一污染源;

5)适用于中低风量;

四、适用范围

1)各种有害气体如H2S、SOX、NOX、HCl、NH3、Cl2等恶臭气体之处理;

2)污水处理场之除臭装置;

3)半导体光电业之制程排气处理;

4)垃圾填埋场之渗出水贮留池废气处理;

5)焚化炉及工业炉等排放之废气处理。

五、技术性能表

逆流式洗涤塔有效且经济的处理酸性和碱性废气,去除率可高达99%以上。

产品服务:可以依据废气处理特性及客户需求,进行个案设计定制。

型 号

处理风量

(m3/min)

塔径

(mm)

塔高

(mm)

喷淋高

(mm)

进口高

(mm)

出口

(mm)

入口

(mm)

循环水量

(L/min)

HTV-300

10

300

3590

2910

780

150

150

30

HTV-450

25

450

3690

2960

805

200

200

40

HTV-600

45

600

3915

3060

860

300

300

90

HTV-750

70

750

3965

3185

925

350

350

110

HTV-900

100

900

4015

3085

925

450

450

150

HTV-1050

130

1050

4195

3270

940

500

500

200

HTV-1200

170

1200

4315

3410

970

550

550

270

HTV-1350

220

1350

4430

3460

1040

650

650

350

HTV-1500

270

1500

4530

3510

1065

700

700

450

HTV-1650

320

1650

4630

3560

1090

750

750

450

HTV-1800

380

1800

4840

3710

1140

850

850

600

HTV-2100

530

2100

4620

3360

1020

900

450*1700

830

HTV-2450

700

2450

4750

3380

1020

1050

450*2150

1150

HTV-2750

910

2750

4820

3600

1150

1200

600*2150

1420

HTV-3050

1100

3050

5060

3590

1150

1350

600*2600

1750

HTV-3350

1300

3350

5220

3600

1150

1500

600*3050

2100

HTV-3650

1600

3650

5290

3600

1150

1650

600*3500

2500

六、订货须知

1. 产生废气的工艺设备和工况。例如:排风量,废气性质,废气产源面积等以及相关参数。

2. 被处理废气的物性:温度,性质,自燃性和爆炸性等化验报告。

3. 相关工艺参数,如:气体的温度,含尘浓度,有机物浓度,无机物浓度,产气源位置,面积等。

4. 生产车间的房屋建筑和生产设备的布置方位以及车间外的地理环境。

5. 提出装配形式的要求,如出风口、塔体定位等平面布置方位。

6. 增购其他辅机和配件,例如:风机,当订购风机时,需注明型号、规格、转速、风量、风压、出口方向和电机功率等参数,若需订购管道,吸罩,烟囱等,需提供相关的图纸,另外是否需订购部分滤料作为备件需提供数量。

7. 是否需要委托本公司代办选型、设计、运输及安装等事宜。
