一、 概述

WCWX型卧式除雾吸附净化器，设计完善，附属设备配套齐全，吸附能力强，净化效率高。下料形式更方便，表面平整度好，结构强度高。由于工艺排放的有机废气中含粉尘、油雾等，在设备进风口处内置过滤段，常使用的有板波纹过滤器、丝网过滤器、高效袋式过滤器等。对废气进行预处理，能更好的保护吸附段，确保设备的吸附效果。

WCWX型卧式除雾吸附净化器的吸附段，是利用吸附剂固体本身的表面作用力，将有机废气分子吸引附着在吸附剂表面。有效吸附含有苯、醇、酮、酯、汽油类等有机溶剂的废气，更适用于大风量、低浓度的有机废气治理，净化环境、消除污染、改善劳动操作条件，确保工人身体健康。

二、  结构及工作原理

2.1构造

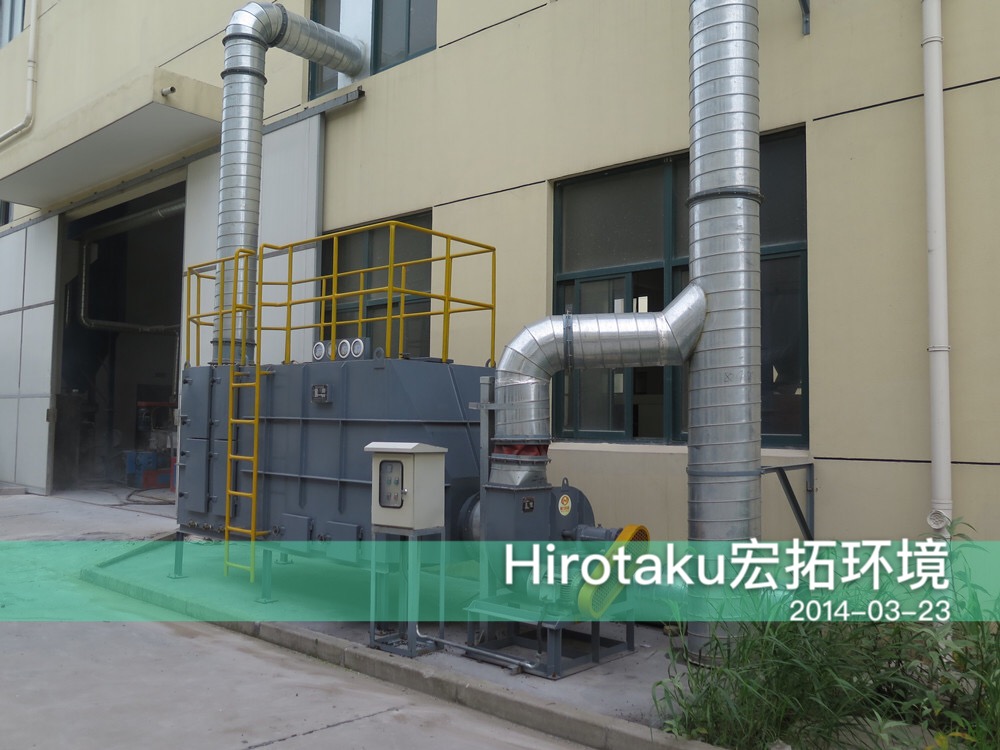

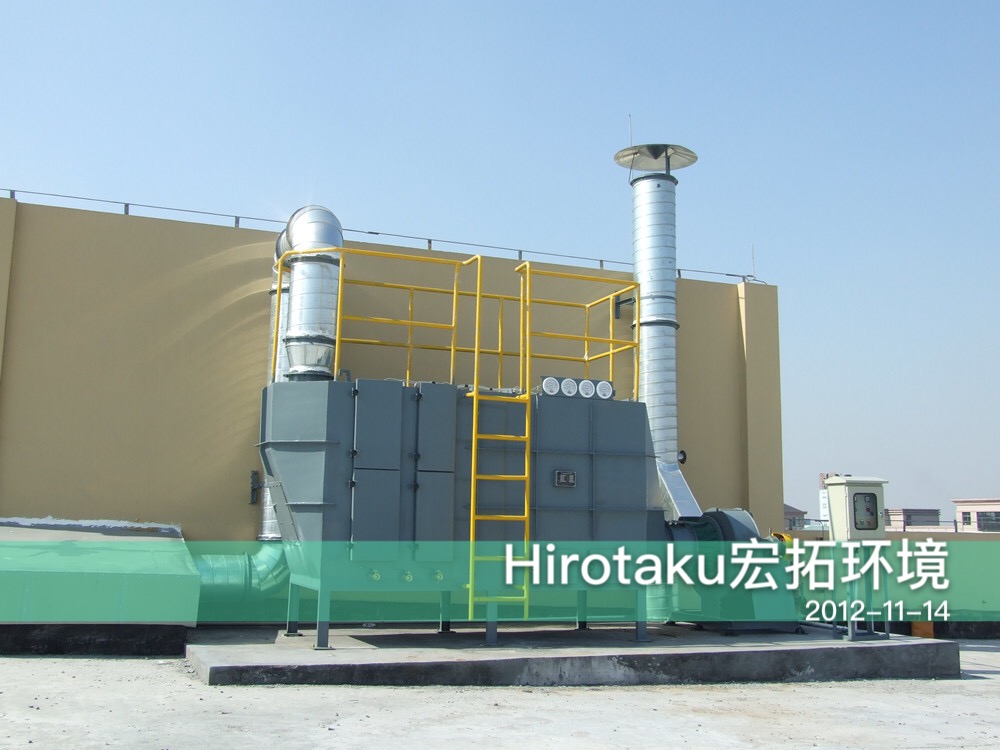

本装置由上箱体、下支架、工作爬梯平台和卸料装置四部分组成。油雾净化吸附装置型式可设计为：弹匣式、横卧式、圆桶式。材质可采用SUS304、SS41、PP制作。常用填充活性炭有椰壳及煤质活性炭，内部进行了防腐蚀处理，具有抗强酸碱及盐份的腐蚀，在长期运转使用状况下，不受其它因素氧化腐蚀。主结构体厚度需根据各型号及处理量来设计，且应具有足够的补强，足以承担结构体及运转中所需的负荷，并可根据要求提供操作平台。

2.2工作原理

WCWX型卧式除雾吸附净化器在系统主风机的作用下，废气从塔体进口处进入塔体的气箱，经过各层过滤段去除微小悬浮颗粒和油雾滴等；进入中部，经隔断分配后进入箱体的各吸附单元，利用吸附剂固体本身的表面作用力，将有机废气分子吸引附着在吸附剂表面；吸附后的干净气体，透过吸附单元进入箱体的净气室并汇集至出风口排出。

三、  适用范围

适合低浓度、大风量或高浓度、间歇排放废气的作业环境。

主要应用领域包括：电子元件生产、电池（电瓶）生产、塑料制品生产、橡胶制品生产、涂料生产、木业家具生产、冶金、化工厂、医药生产厂、涂装车间、食品及酿造、实验室排风等。

四、性能特点

1、吸附效率高，能力强；

2、能够同时处理含尘、含油雾的多种混合有机废气；

3、设备构造紧凑，占地面积小，维护管理简单，运转成本低廉；

4、采用自动化控制运转设计，操作简易、安全；

5、全密闭型，室内外皆可使用。

五、订货须知

1. 产生废气的工艺设备和工况。例如：排风量，废气性质，废气产源面积，排放温度，排放压力，排放组分，是否连续排放等以及相关参数。

2. 被处理废气的物性：温度，性质，自燃性和爆炸性等化验报告。

3. 公用工程情况：蒸汽压力、压缩空气、循环水、冷却水温度。

4. 回收目的和要求：有机物回收率要求，排气、排水是否有达标排放要求，当地环保的特殊要求（废气排放标准）。

5. 生产车间的房屋建筑和生产设备的布置方位以及车间外的地理环境。

6. 提出装配形式的要求，如出风口、塔体定位等平面布置方位。

7. 增购其他辅机和配件，例如：风机，当订购时，需注明型号、规格、转速、风量、风压、出口方向和电机功率等参数，若需订购管道，吸罩，烟囱等，需提供相关的图纸，另外需订购部分滤料作为备件需提供数量。

8. 是否需要委托本公司代办选型、设计、运输及安装等事宜。
