一、概述
在汽车、摩托车、自行车、轮船、飞机、家用设备、机械设备、建材及家具等行业中，需要对其表面进行喷漆或烤漆处理，以达到装饰、美观和防腐等功效。涂料在施工和固化过程中，需要使用大量有机溶剂，这些挥发性的有机物在使用过程中会释放出来，并排放到大气中，有机废气中的挥发性有机物称为VOCs(Volatile Organic Compounds)，大多数有机物为毒性危险的空气污染物，不但对人们的身体健康造成直接危害，对人们赖以生存的大气也同样造成破坏。二、喷烤漆行业有机废气的特点和危害
1.废气的特点
喷烤漆行业的废气，废气量大，浓度高，含有的有机物种类多，一般烤漆行业的废气含有三苯、醇类、酮类、醚类、酯类等有机物。
2.废气的危害
喷烤漆行业的废气中含有的有机物种类多，其中以“三苯”含量高，危害大，苯、甲苯和二甲苯都为无色、有芳香气味的，沸点为80.1oc，是挥发性有机物，都具有易挥发、易燃的特点。
苯被质量卫生组织(WHO)国际癌症研究中心(IARC)确认为高毒致癌物质。急性毒作用，主要对中枢神经系统，慢性主要作用于造血组织及神经系统，但若造血功能完全破坏，可发生致命的颗粒性白细胞消失症，并引起白血病。对皮肤也有刺激作用。苯、甲苯和二甲苯是以蒸气状态存在于空气中，中毒作用一般是由于吸入蒸气或皮肤吸收所致。由于苯属芳香烃类，使人一时不易警觉其毒性。如果长期接触一定浓度的甲苯、二甲苯会引起慢性中毒，可出现头痛、失眠、精神萎靡、记忆力减退等神经衰弱症。甲苯、二甲苯对生殖功能亦有一定影响，并导致胎儿先天性缺陷(即畸)。对皮肤和粘膜刺激性大，对神经系统损害比苯强，长期接触还有引起膀胱癌的可能。
同时，由于喷烤漆行业使用的油漆具有粘附性，如高浓度的漆雾如不加以治理，随风扩散，粘附在建筑物上，影响其美观，沉降在花草树木中，将影响植物的光合作用。
三、有机废气源强

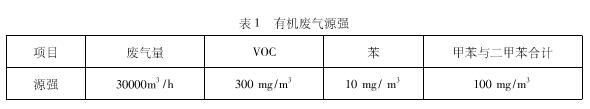

根据某喷烤漆行业企业提供的有关技术资料，排放点排放的废气量及废气中苯、甲苯、二甲苯浓度见表1：
四、设计目标
工程有机废气经治理后，能达到《表面涂装(汽车制造业)挥发性有机化合物排放标准》(DB44/816—2010)，排放标准具体指标见表2。
五、喷烤漆行业废气处理工艺选择
1.活性炭吸附法

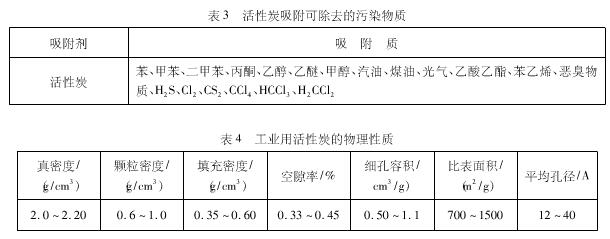

活性炭吸附是目前最广泛使用的回收技术，其原是利用吸附剂(粒状活性炭和活性炭纤维)的多孔结构，将废气中的VOCs捕获。将含VOCs的有机废气通过活性炭床，其中的VOCs被吸附剂吸附，废气得到净化而排人大气。当炭吸附达到饱和后，对饱和的炭床进行脱附再生;通入水蒸气加热炭层，VOCs被吹脱放出，并与水蒸汽形成蒸汽混合物，一起离开炭吸附床。用冷凝器冷却蒸汽混合物，使蒸汽冷凝为液体。若VOCs为水溶性的，则用精馏将液体混合物提纯;若为水不溶性，则用沉析器直接回收VOCs。炭吸附技术主要用于VOCs浓度小于5000ppm的情况。适于喷漆、印刷和粘合剂等温度不高，湿度不大，排气量较大的场合。

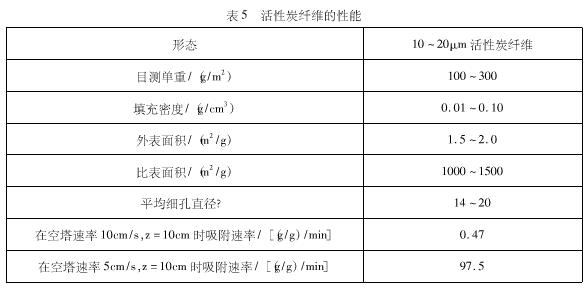

纤维活性炭由于其微孔直接面向气流，表现出良好的吸附、脱附性能，因而可采用较短的吸附、脱附周期。另外，由于炭纤维较普通活性炭的金属含量低(约少50%～90%)，对卤代氢的催化作用小，不会造成会引起腐蚀作用的水解作用，也不会出现炭床闷烧现象。
2.吸收法
吸收法系利用液体(吸收液)之溶解作用，以去除排气中可溶解之成分。在污染控制上系利用吸收操作选择性，去除某些具污染性的气体成分，以达到减少污染排放的目的。伴随溶质之废气从吸收塔塔底进入，而吸收剂从塔顶进入进行吸收接触。自塔顶流出的气体为经处理过的干净气体，可径行排放或导人其它单元处理，而从塔底流出的液体则送入再生单元再生使用。
吸收塔依据所产生的气液交界面的型态可区分为三类，即薄膜式吸收塔(Film Absorber)、喷射式吸收塔(Jet Absorber)、泡沫和液滴式吸收塔(Bubbleand Drop-Absorber)。至于工业上常用之吸收设备有喷雾塔、文式洗涤塔、填充塔、板状塔等数种。一般处理含有机物之废气使用填充塔或板状塔。其中填充塔通常被用于处理含腐蚀性物质或有起泡/阻塞倾向之液体，或使用板状塔时会产生过压降者。板状塔常用于需要内部冷却(IntemalCooling)或因吸收剂流量较低以致无法完全润湿填充物之情况下，因此通常会用在大规模吸收操作。废气进入吸收塔后，吸收剂由上往下与废气接触，将废气中可溶于吸收剂之成份吸收出来，而处理过后的干净气体则由塔顶流出。由塔底流出之吸收剂可由汽提回收VOCs成份后，重复进入填充塔使用或进入处理厂中处理。
3.冷凝法
冷凝是一种将排放气体的温度降低至沸点之下，以凝结气态物质的物理程序，普遍应用于原料或产品之分离及纯化，也可作为初步控制挥发性有机物之用。冷凝分离效率在50～85%之间，冷凝最适于大型冷冻储槽排放回收之用，因为冷凝只改变物质的相态，而不会影响其成份，而且程序简单，如果排放气流中有机物质纯度高，则不须精细控制。排放气体的流量上限约为55Nm/min，流量过高或气流中含有大量无法冷凝的气体时，冷凝器的热交换面积需求过大，不符合经济价值。
针对有机物最常用的冷凝器为管壳式热交换器(Shen—TubeHeat Exchanger)，冷凝液体(冷媒)由管中通过，气体由壳部分通过，在管外遇冷凝结。非接触性管壳式冷凝器是有机蒸气冷凝最常用的设备，冷凝气体的选择视凝结温度而异，冷却水是最低廉的冷却液，但其用途受温度限制。有机物之排放处理用冷凝器很少使用冷却水，因为排放气体的压力约为常压(1大气压)，一般挥发性有机物质的凝结点多低于冷却水温度(摄氏25度一4JD度之间)，必须使用冰水、冰盐水、或氟氯碳化物一类的冷冻剂。
4.热焚化法
热焚化原理是将废气直接在高温的火焰下燃烧，其所含的挥发性有机物经由激烈氧化，转化成二氧化碳和水。热焚化炉通常具有耐火材衬里并在炉端设有燃烧器，进流废气和燃烧空气在预混室内充分混合，然后进入燃烧室焚化。炉体的设定温度和滞留时间是决定去除效率的主要因素，其随废气组成和含量多寡而异，通常设计炉温约在700～800℃，滞留时间约0.5秒。至于欲处理气体中的氧气含量在10%以下或一氧化碳浓度太高时，则需要在800℃以上的处理温度。
热焚化法最大优点是去除挥发性有机物的效果良好(正常操作可达98%)且操作容易。其缺点是因高温操作，燃料消耗量大，燃料费用可观;且因高温燃烧时，易生成氮氧化物(NOx)的第二次公害;若处理气体中含有硫、卤素等成份，其燃烧氧化时硫氧化物(SOx)和卤化物等有害气体会同时排出，所以排气处理装置及炉体设计时须予注意，通常得配合洗涤塔等设备以避免造成二次污染排放。在安全的考虑下，排放流体VOCs浓度一般限制于LEL(低爆炸限值)的25%，因此，当VOCs的浓度高时，必须加以稀释。
5.生物处理法
针对有机臭味及挥发性有机物质所衍生的空气污染，以生物技术处理，具有高效率且低成本的优点，极具市场竞争力。适用于含VOCs
(1)生物滤床法
生物滤床法系污染物质由气相传输至湿润之生物膜中，被固定在填料表面的微生物进行氧化分解作用，使污染物转化为水、二氧化碳及无害的盐类，故无二次污染问题，滤床的主要填充物质包含生物膜所依附的固体外，尚包括营养盐、分散度改良剂及酸碱度缓冲剂等。生物滤床法具有设备及操作费用低廉的优点，但是滤料易产生干化及酸化，必需置换且持久性不佳，是其缺点。
(2)生物滴滤塔法
生物滴滤塔法其生物作用原理与生物滤床法类似，但其塔中填充物多为木材、陶瓷及塑料等物质，此外还包含循环水系统以控制pH值变化及去除生成的盐类。污染物质被循环液体吸收捕集传输进入生物膜后，被固定于生物膜上的微生物分解。由于生物滴滤塔法的操作条件较为复杂且需自动监控系统控制，故设备费用较高。但其塑料等材质所构成的滤床将使其压损低于滤床法，且无滤料酸化或干化的置换问题，为其优点。但当有机负荷过高时，易形成生物厌气状态与剥落等问题，是其缺点。因此，石化工厂在选择处理中低浓度的有机废气时，可进一步评估生物处理技术之可行性。
六、处理工艺选定

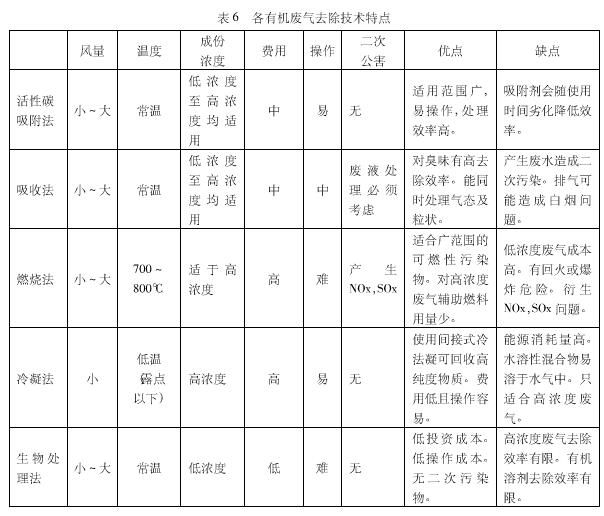

上述各种有机废气去除技术、设备费、可能产生二次公害及优缺点列于表6：
根据项目实际情况，由于喷烤漆处理工程中排放的有机废气具有较大的回收价值，所以不采用破坏性方法。活性炭吸附法已普遍用于许多VOCs的回收，在制鞋、喷漆、印刷、电子等行业中有机废气的回收非常有效。
从表6可见，VOCs的处理方案取决于许多因素，包括VOCs的性质和浓度，进人物流的流量，回收效率等污染物的回收价值等。对于成分较复杂，风量较大的喷烤漆废气，活性炭吸附是目前较好的方法。
选择活性炭吸附法处理喷烤漆有机废气有如下特点：
1.活性炭吸附法适用范围广，对大多数有机物均
有较高的吸附率，对废气成分较多的喷烤漆废气处理
效率较高。
2.投资费用和运行费用不高，维护简单。
3.操作简单、安全、运行稳定可靠。
七、结语
通过分析喷烤漆行业废气的特点，比较各种有机废气处理技术的原理、使用范围及其优缺点，相对来说，活性炭吸附对处理喷烤漆行业有机废气有很好的处理效果，是一种较成熟、实用的方法。
