吸附装置

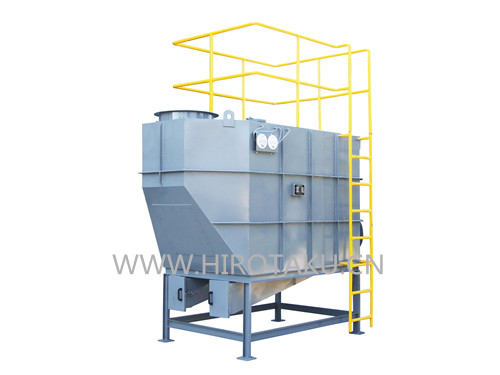

HXFⅡ型竖式活性炭吸附塔
型　号：HXFⅡ-60～800
制造商：宏拓环境
原产地：中国•苏州
风　量：4320～56160CMH（立方米/小时）
静　压：60～240mmAQ（毫米水柱压力）
功　率：3～55KW(可选)
净化方式：活性炭吸附
选　项：初效过滤段、消防喷淋系统、炭层温度探头（探测炭层温度，电气连锁）、泄爆口、入口配套防火阀
适用范围：化工、轻工、涂装、电子、机电、印刷、注塑、家电、制鞋、电池（电瓶）、塑料、薄膜、橡胶、涂料、制药、家具、船舶、汽车、石油等行业产生的有害有机废气的净化及臭味的消除均可选用。

方案洽谈

打印

产品介绍

一、概述

HXF型活性炭有机废气吸附塔，能有效对苯、醇、酮、酯、汽油类等有机溶剂的废气进行吸附净化，是一种高效率经济实用型有机废气的净化与治理装置。

多年来我公司根据用户实际应用和安装情况，引进吸收国内外同类产品的生产经验，优化并改进设计制造，推出下料形式更方便，表面平整度更好，结构强度更高，吸附能力更强，适合不同场所安装的HXFⅡ型活性炭有机废气吸附塔。同时针对不同工艺生产中所排放的废气特性，如排放废气温度、是否含有油雾、粉尘等相关参数，在废气设备进口部分内置或增设冷却器、过滤器、前置吸附等预处理装置或功能段。很好的保护了吸附段，确保吸附塔在高效状态下运行。

二、设备构造和工作原理

1、设备构造

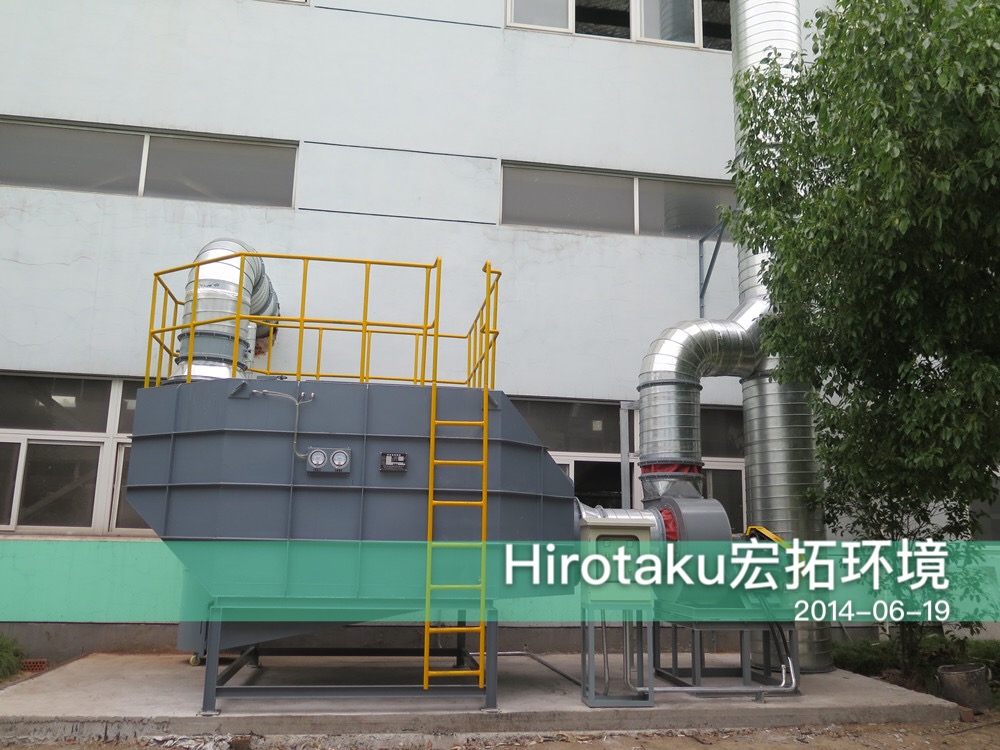

本吸附塔由上箱体、下支架、工作爬梯、平台护栏和卸料装置四部分组成。

活性炭塔型式可设计为：弹匣式、横卧式、圆桶式。材质可采用SUS304、SS41、PP等制作。常用填充活性炭有椰壳及煤质活性炭，内部进行了防腐蚀处理，具有抗强酸碱及盐份的腐蚀，在长期运转使用状况下，不受其它因素氧化腐蚀。主结构体厚度须根据各型号及处理量确定，且具有足够补强，足以负担结构体及运转中所需之负荷，并提供必要之操作平台。

2、工作原理

该装置在系统主风机的作用下，废气从塔体进风口处进入吸附塔体内的气箱预处理设备或功能段，冷却降温、过滤除尘除油雾等之后，经过分配进入到塔体内的各吸附单元；利用高性能活性碳吸附剂固体本身的表面作用力将有机废气分子之吸附质吸引附着在吸附剂表面，经吸附后的干净气体透过吸附单元进入塔体内的净气室并汇集至出风口排出。

三、性能特点

结构简单、维护管理方便、能耗少、运转平稳、故障率低、吸附能力强、净化效率高、预处理等附属配套装置齐全、应用范围广、环境认可等优点。

四、适用范围

适用于低浓度大风量或高浓度间歇排放废气的作业环境，它能有效地净化环境、消除污染、改善工作环境，确保工人身体健康，治理达标排放。因此，化工、轻工、涂装、电子、机电、印刷、家电、制鞋、电池（电瓶）、塑料、薄膜、橡胶、涂料、制药、家具、船舶、汽车、石油等行业产生的有害有机废气的净化及臭味的消除均可选用。

五、技术性能参数表

活性炭吸附塔经济且有效的处理有机废气，去除率可高达90%以上。

型号	处理风量（m³/H）	长L （mm）	宽W （mm）	高H （mm）	入口D1 （mm）	出口D2 （mm）	底座高H’ （mm）	设备压损（Pa）	活性炭装载量 (T)
HXFⅡ-60	4320	2000	1100	1200	Ф320	Ф320	800	450	0.4
HXFⅡ-80	5616	2500	1200	1200	Ф400	Ф400	800	500	0.5
HXFⅡ-100	7020	2600	1300	1500	Ф450	Ф450	800	520	0.65
HXFⅡ-150	9216	3000	1500	1600	Ф560	Ф560	800	550	0.8
HXFⅡ-180	11664	3300	1800	1800	Ф630	Ф630	800	580	1.0
HXFⅡ-200	13104	3100	2200	1300	Ф630	Ф630	800	650	1.2
HXFⅡ-250	16128	3300	2300	1600	Ф700	Ф700	800	680	1.4
HXFⅡ-300	20736	3600	2400	1800	Ф800	Ф800	800	700	1.8
HXFⅡ-350	23328	3900	2500	1800	Ф900	Ф900	1050	700	2.1
HXFⅡ-450	31680	4200	2600	2200	Ф1000	Ф1000	1050	700	2.7
HXFⅡ-600	39744	4600	2700	2400	Ф1120	Ф1120	1050	700	3.4
HXFⅡ-700	48384	5200	2800	2400	Ф1250	Ф1250	1050	750	4.2
HXFⅡ-800	56160	5500	3000	2600	Ф1400	Ф1400	1050	800	4.8

六、其它设置

若在用户要求时可增加如下设置：

1、仪器仪表，如压差显示器，用于观察阻力变化情况。

2、前置预处理，入风口可选配置预过滤器或前置吸附，已确保主吸附单元更高效运行。
3、防火措施，入口处设置阻火器或防火阀；事故自动报警装置，温度指示，超温声光报警装置及应急处理系统
4、防爆措施，有防爆要求的场合，风机、电机和置于现场的电气仪表不低于现场防爆等级
5、泄爆措施，吸附单元压力指示和泄压装置
6、远程监控，与工厂DCS进行通信，实现远程监测
7、爬梯护栏、检测平台

七、订货须知

我们提供的产品不含吸附塔三口（进气口、排气口、下料口）以外的部分。如离心通风机、废气管道、保温材料、排气烟囱、检测平台、电气电缆等供应及安装等，若用户需要，我们可以代为办理，费用另计。应最新的安监要求，我司配置了安全防护措施项，诸如：电动防火阀、泄爆口、炭层温度探头、消防喷淋系统（氮气保护）等，任君选择。

1、供货范围

（1）吸附塔本体一台（含设备基座等）

（2）优质吸附滤料一套

（3）电气控制柜一台（套）

（4）安全护栏、工作爬梯一台（套）

2、服务方式

（1）负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。

（2）负责调试达标。

（3）建立长期服务网点，长期提供易损配备并随时到厂为用户解决相关问题并提供相关技术咨询。

（4）如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对吸附塔进行特殊设计制造。

3、提供资料

（1）吸附塔器产品说明书
