塑烧板除尘器

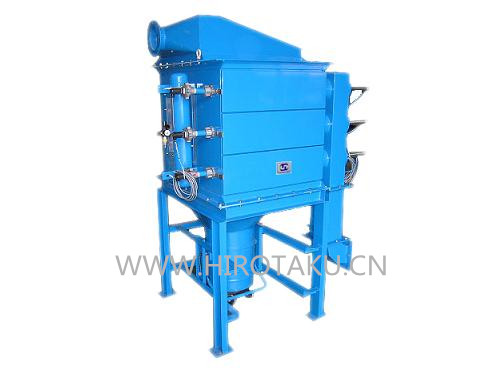

HSL型塑烧板除尘器
型　号：HSL-10/18～140/18
制造商：宏拓环境
原产地：中国•苏州
风　量：3667～83428CMH（立方米/小时）
静　压：130～220mmAQ（毫米水柱压力）
功　率：5.5～110KW（可选）
净化方式：塑烧板过滤
选　项：非涂层、普通涂层、抗静电涂层、不锈钢涂层、不锈钢型
适用范围：规模不大，气体中含水、含油的作业场合。

方案洽谈

打印

产品介绍

一、概述

随着粉尘处理技术的发展，对回收和捕集粉尘要求也更为严格，由于细微粉尘，特别是5μm以下的粉尘对人体的健康危害最大，在这种情况下，对于除尘器就会提出很高的要求，这就要求除尘器捕集微小颗粒粉尘效率高、设备体积小、维修保养方便、使用寿命长等特点。塑烧板除尘器就是满足这些要求而出现的新一代除尘器。塑烧板除尘器具有捕集效率高、体积小、维修保养方便、能过滤吸潮和含水量高的粉尘、能过滤含油及含纤维粉尘的独特优点，是静电除尘器无法比拟的。由于塑烧板除尘器是用塑烧板代替滤袋式过滤部件的除尘器，其适合规模不大，气体中含水、含油的作业场合。
二、结构及原理
1、结构
塑烧板除尘器由箱体、框架、清灰装置、排灰装置、电控装置等部分组成。其结构特点是：过滤元件是塑烧板，并都用脉冲清灰装置清灰；清灰装置由储灰罐、管道、风气包控制仪、脉冲阀、喷吹管组成；除尘器箱体小，结构紧凑，灰斗可设计成方形或船形。
2、工作原理
含尘气流经风道进入中部箱体（尘气箱），当含尘气体由塑烧板的外表面通过塑烧板时，粉尘被阻留在塑烧板外表面的PTFE涂层上，洁净气流透过塑烧板外表面经塑烧板内腔进入净气箱，并经排风管道排出。随着塑烧板外表面粉尘的增加，电子脉冲控制仪或PLC程序可按定阻或定时控制方式，自动选择需要清理的塑烧板，触发打开喷吹阀，将压缩空气喷入塑烧板内腔中，反吹掉聚集在塑烧板外表面的粉尘，粉尘在气流及重力作用下落入料斗内。
塑烧板除尘器的工作原理与普通袋式除尘器基本相同，其区别在于塑烧板的过滤机理属于表面过滤，主要是筛分效应，且塑烧板自身的过滤阻力较一般织物滤料稍高。正式由于这两方面原因，塑烧板除尘器的阻力波动范围比袋式除尘器小，使用塑烧板除尘器的除尘系统运行比较稳定。塑烧板除尘器的清灰过程不同于其它除尘器，它完全是靠气流反吹把粉尘层从塑烧板逆洗下来。在此过程中没有塑烧板的变形或振动。粉尘层脱离塑烧板时层片状落下，而不是分散飞扬，因策不需要太大的反吹气流速度。
三、除尘器特点
1、塑烧板属表面过滤方式，除尘效率高达99.99%，可有效去除1μm以上的粉尘，净化值小于1mg/m3。
2、使用寿命长达8年以上，约为滤袋的2～4倍。由于塑烧板的刚性本体，不会变形，无钢骨架磨损小，
3、设备结构紧凑，占地面积仅为传统布袋除尘器的1/3。
4、塑烧板除尘器处理含水量或含油量粉尘是最佳选择。塑烧板表面和孔隙喷涂过PTFE涂层，其是由惰性树脂构成，是完全疏水的，不但不沾干燥粉尘也不易黏结，而且对含水量较多的粉尘也不易黏结。
5、耐酸碱、耐潮湿、耐磨损。由于其结构和表面涂层，故在其他除尘器不能使用或使用不好的场合，塑烧板除尘器却能发挥良好的使用效果。
6、系统结构简单，维护便捷；运行费用低，能耗低。
7、普通型过滤元件耐温达70℃。
尽管塑烧板除尘器的过滤元件几乎无任何保养，但在特殊行业，如颜料生产时的颜色品种更换，药品仪器生产时的定期消毒等，均需拆下滤板进行清洗处理。此时，塑烧板除尘器的特殊构造将使这项工作变得十分容易，侧插安装型结构除尘器操作人员在除尘器外部即可进行操作，卸下两个螺栓即可更换一片滤板，作业条件得到根本改善。
四、安装要求
塑烧板除尘器的安装要点：
1、塑烧板吊挂及水平安装时必须与花板连接严密，把胶垫垫好不漏气。
2、脉冲喷吹管上的孔须与塑烧板空腔上口对准，如果偏斜，会造成整块板清灰不良。
塑烧板安装必须垂直向下，避免板间距不均匀。
4、塑烧板除尘器检修门应进出方便，并且要严禁有泄漏现象。
在维护方面，塑烧板除尘器比袋式除尘器方便，容易操作，也易于检修。平时应注意脉冲气流压力是否稳定，除尘器阻力是否偏高，卸灰是否通畅等。
五、除尘器的应用
1、除尘器气流分配
塑烧板除尘器的结构设计师非常重要的，气流分配不合理会导致运行阻力上升，清灰效果差。尤其是对于较细、较黏、较轻的粉尘，流场设计是至关重要的。采用一侧进风另侧出风的方式，塑烧板与进风方向垂直，会在除尘器内部造成逆向流场，即主流场方向与粉尘下落方向相反，影响清灰效果，对于10m以上长的除尘器而言，难保证气流均匀分配。根据除尘器设计经验，在满足现有场地的前提下，对进气口的气流分配采用多级短程进风方式，通过变径管使气流均匀进入每个箱体中，同时在每个箱体内设有气流分配板，使气流进入箱体后能够均匀地通过每个过滤单元，同时大颗粒通过气流分配板可直接落入料斗中。
2、清灰系统
脉冲喷吹系统的工作可靠性及使用寿命与压缩空气净化处理有很大关系，压缩空气中的杂质，例如污垢、铁锈、尘埃及空气中可能因冷凝而沉积下来的液体成分会对脉冲喷吹系统造成很大的损害。如果由于粗粉尘或油滴通过压缩空气系统反吹进入塑烧板内腔（内腔空隙约30μm），会造成塑烧板堵塞并影响塑烧板寿命。故在压缩空气系统设计应考虑良好的过滤装置以保证进入塑烧板除尘器的压缩空气质量。
压缩空气管路及压缩空气储气罐需有保温措施。尤其是在冬季，过冷的压缩空气在反吹时，会在塑烧板表面与热气流相遇而结露，导致系统阻力急剧上升。
3、耐压和防爆
塑烧板除尘器用于处理高压气体的场合，通常把除尘器壁板加厚并把壳体设计成圆筒形，端部设计成弧形。根据处理气体的压力大小对除尘器进行压力计算，除尘器耐压至少是气体工作压力的1.5倍。

六、技术性能表

参数型号	风量 m³/h	静压 Pa	外形尺寸mm
参数型号	风量 m³/h	静压 Pa	L	W	H	入风口尺寸	出风口尺寸
HSL-10/18	3667～5959	1300～2200	1100	1600	4000	Φ350	Φ500
HSL-20/18	7334～11918		1600	1600	4500	Φ450	Φ650
HSL-40/18	14668～23836		3200	3600	4900	2*Φ450	1600*500
HSL-60/18	22000～35755		4800	3600	5300	3*Φ450	1600*700
HSL-80/18	29337～47673		5400	3600	5700	4*Φ450	1600*900
HSL-100/18	36672～59592		7000	3600	6100	5*Φ450	1600*1100
HSL-120/18	44006～71510		8600	3600	6500	6*Φ450	1600*1300
HSL-140/18	51340～83428		10200	3600	6900	7*Φ450	1600*1500
