组合式除尘装置

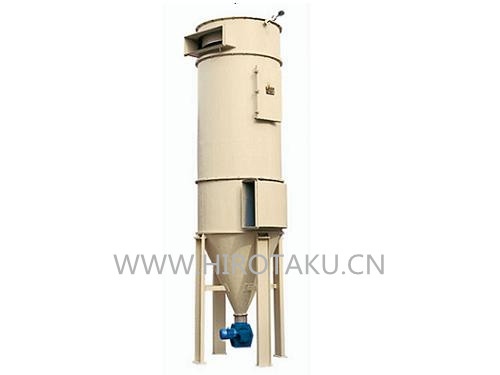

LXUE型旋风脉冲袋式除尘器
型　号：LXUE-1～3
制造商：宏拓环境
原产地：中国•苏州
风　量：5000～50000CMH（立方米/小时）
静　压：180～220mmAQ（毫米水柱压力）
功　率：5.5～55KW（可选）
净化方式：旋风袋式过滤
选　项：
适用范围：食品、饲料和木材加工等除尘净化

方案洽谈

打印

产品介绍

一、概述

旋风除尘器结构简单、占地面积小、投资低、操作维修方便、压力损失适中、动力消耗不大，可用各种材料制造，能用于高温、高压及有腐蚀的气体，并可直接回收颗粒物等优点。旋风除尘器一般用来捕集5～15μm以上的颗粒物，除尘效率可达80%，主要缺点是对捕集<5μm颗粒的效率不高。把旋风除尘器与袋式除尘器结合成一体，在反吹风袋式除尘器早用应用，如ZC型回转袋式除尘器，把旋风除尘器与脉冲除尘器结合则是其组合的另一种形式。
二、结构
旋风脉冲除尘器是在普通圆筒形脉冲袋式除尘器筒体的下段或上段设置了一定长度的外筒体，使内、外筒体段构成一个相对独立、密封的胶体，并在外筒体上设置切向进风口。
三、工作原理
进入除尘器的含尘气体在内外筒体间产生旋转，气流由直线运动变为圆周运动，沿锥体向下运动，形成外旋气流。含尘气体在旋转过程中产生离心力，将气体中的粉尘尘粒甩向器壁；尘粒一旦与器壁接触，便失去惯性力而在向下的重力作用下沿壁面下落，进入排灰口。外旋气流在锥体部分又形成向上的内旋气流，呈螺旋型向上运动，由出风口排出，其作用相当于普通的旋风除尘器。内筒体底部为袋式除尘器进风口，旋转的进口气流，有利于均匀进气；内筒体的阻挡作用，避免了高速气流直接对滤袋的冲击破坏，延长滤袋使用寿命。旋风脉冲袋式除尘器的清灰过程属在线清灰，从滤袋清除下来的粉尘与旋风分离的粉尘一起落入灰斗。
四、适用场合
LXUE型旋风袋式除尘器入口在除尘器上段，其好处是可以使滤袋清除的粉尘直接落入灰斗，避免与旋风上升气流混合。所以适合于食品、饲料和木材加工等除尘净化场合。

五、技术性能表

参数型号	处理风量 m³/h	滤袋数量 /个	脉冲阀数量/个	压缩空气量m³/h	尺寸mm
参数型号	处理风量 m³/h	滤袋数量 /个	脉冲阀数量/个	压缩空气量m³/h	Φ_A	H
LXUE-1	5000～20000	55	7	26	1905	3734+L
LXUE-2	21000～35000	109	11	41	2405	4405+L
LXUE-3	30000～50000	152	13	49	2600	4600+L

注：L——滤袋长度，可为3m、4m、5m三种规格

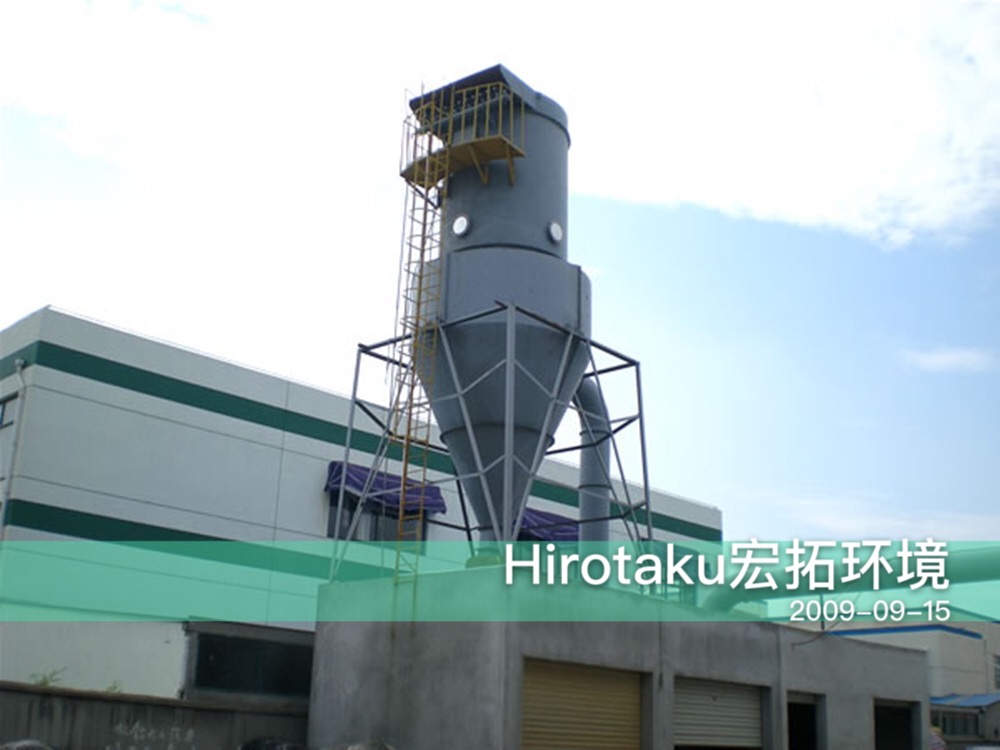

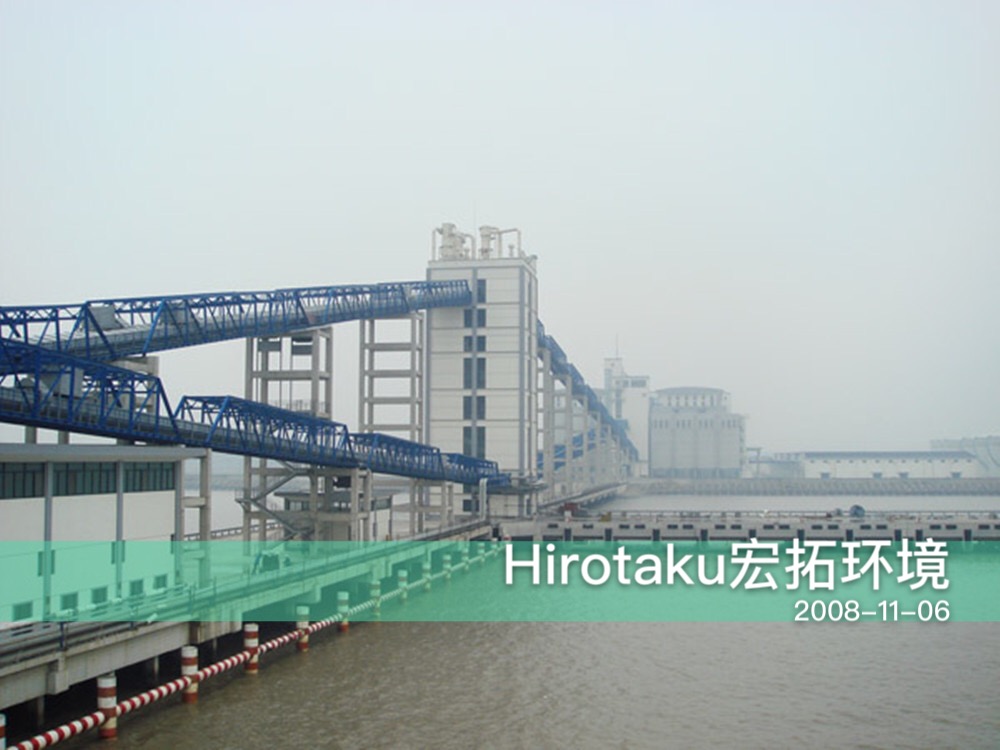

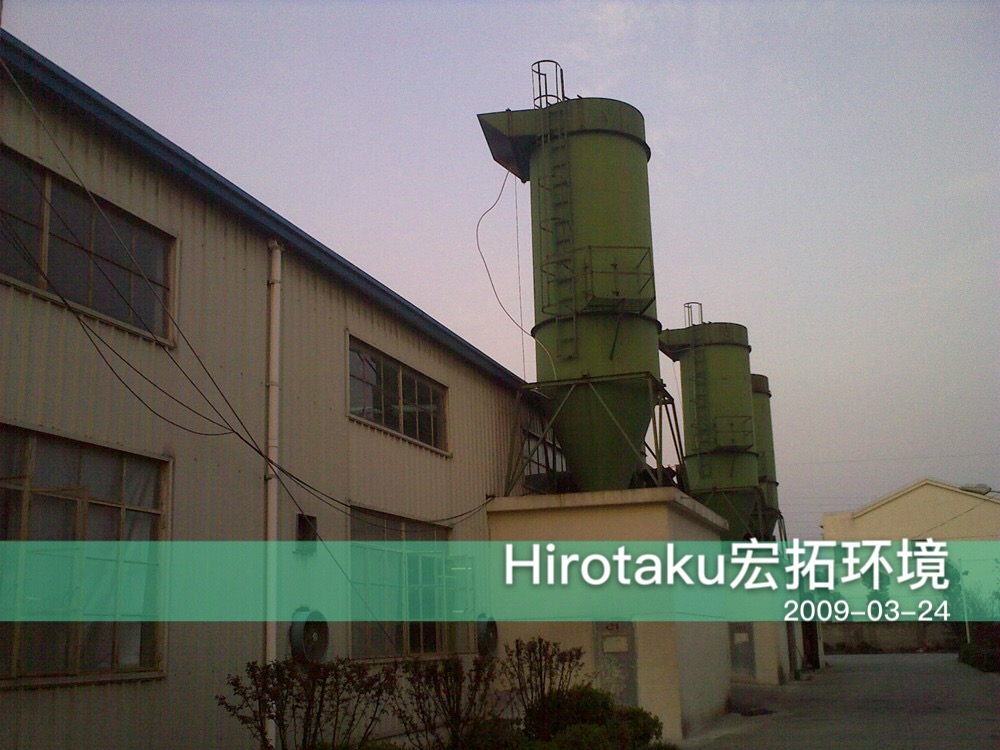

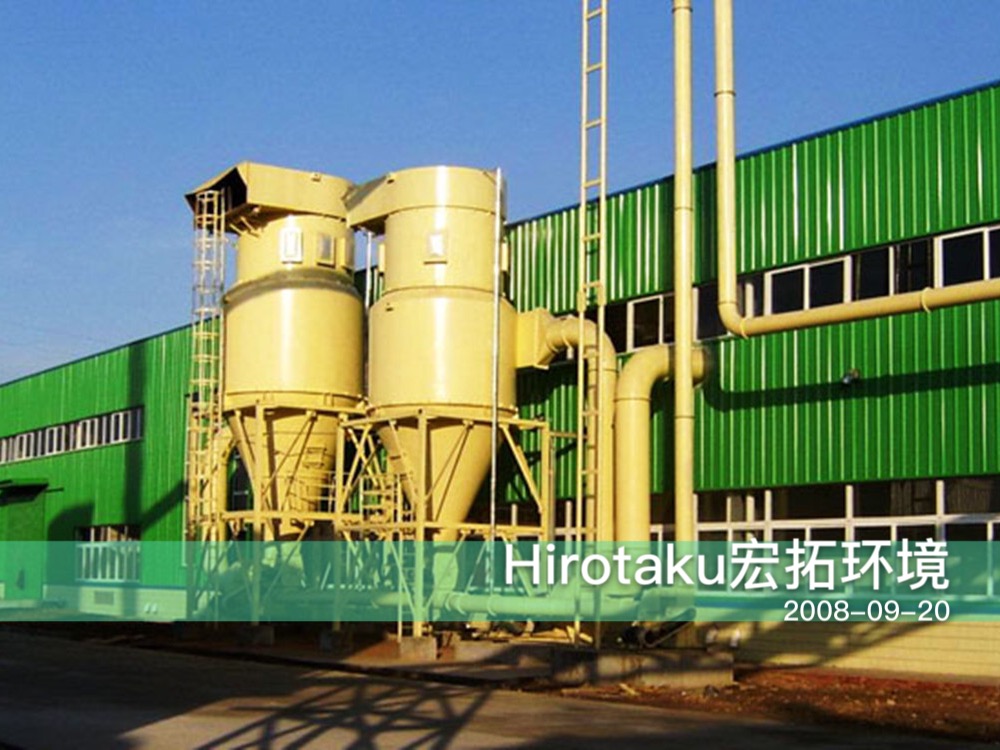

产品案例
