过滤层除尘装置

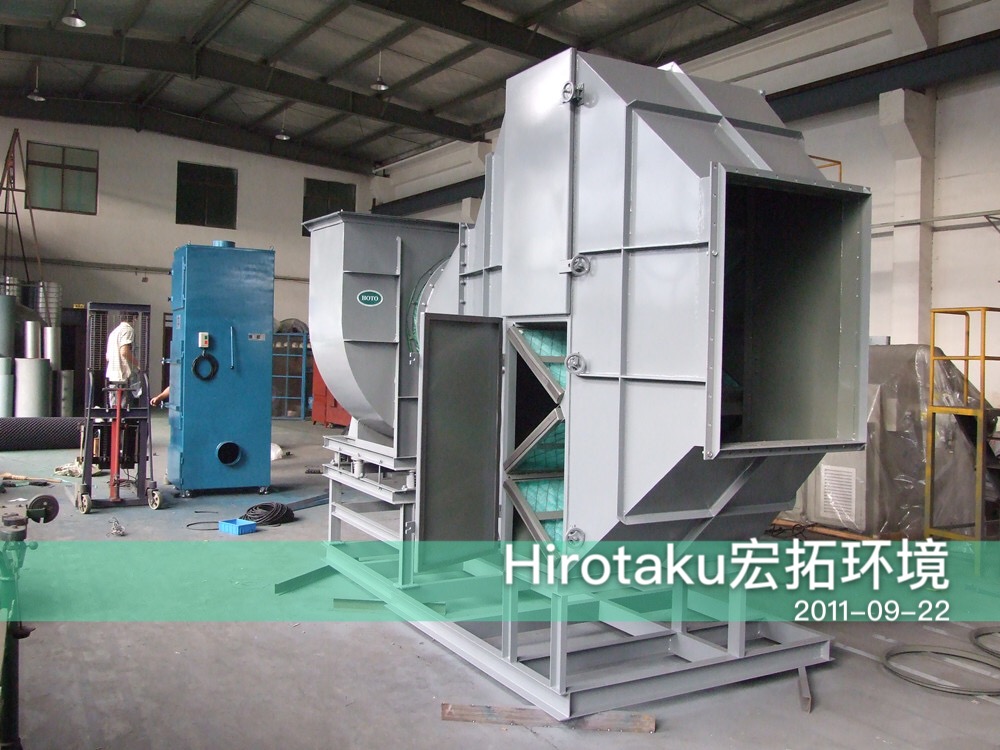

WBXL型卧式板框纤维过滤层除尘器
WBXL型卧式板框纤维过滤层除尘器
型 号:WBXL-50~500
制造商:宏拓环境
原产地:中国•苏州
风 量:5000~50000CMH(立方米/小时)
静 压:
功 率:
净化方式:过滤器过滤
选 项:
适用范围:
产品介绍

一、 概述

油漆在高压作用下雾化成微粒,但在喷枪喷涂时油漆是不能全部到达喷漆表面的,这部分油漆颗粒随气流形成漆雾。为了改善车间内工人工作环境和达到环保要求,必须对漆雾进行治理达标排放。我公司生产的干式漆雾净化机时漆雾净化最理想的设备。WBXL漆雾净化设备是采用进口干式漆雾过滤材料对喷漆时产生的漆雾进行净化,是传统的水帘或水洗漆雾净化产品的更新替代产品。

 二、工作原理

WBXL卧式板框纤维过滤层除尘器由粘在一起的两层有孔皱褶纸板组成,构成若干V型过滤室,在每一个过滤室中,孔的排列产生一种文氏管或者气旋效应,强迫涂料微粒降落在过滤室底部,分离的高效率来源于这种文氏管效应。采用进口专用干式漆雾过滤材料作为核心部件,喷漆废气通过多重逐渐加密的阻燃玻璃纤维材料,漆雾粒子在拦截、碰撞、吸收等作用下容纳在材料中,并逐步风化成粉末状,从而达到净化漆雾的目的。当过滤单元达到容量饱和后取出,拍打清理后可多次重复使用。

三、性能特点

1、干式净化,无需水,无二次污染、环保节能;

2、漆雾净化效率高,净化效率高达90-99%;

3、设备运行阻力低、运行能耗低;

4、设备结构简单,维修保养方便;

5、干式漆雾过滤材料净化效率高、容尘量大、阻燃、阻力小、使用寿命长,可多次重复使用。

四、技术性能表

卧式板框纤维过滤层除尘器经济且有效地处理喷漆废气,去除率可高达90-99%以上。

型 号

处理风量

(m3/h)

(mm)

(mm)

(mm)

入口

(mm)

出口

(mm)

设备重量

(kg)

WBXL-50

5000

1100

1150

1300

380×380

380×380

60

WBXL-100

10000

1250

1150

1800

400×600

400×600

100

WBXL-150

15000

2000

1150

2200

500×700

500×700

160

WBXL-200500

20000

2000

1150

1700

600×900

600×900

120

WBXL-250

25000

2200

1150

1960

700×1000

700×1000

160

WBXL-300

30000

2000

1150

2265

800×1000

800×1000

200

WBXL-350

35000

2300

1150

2265

800×1200

800×1200

260

WBXL-400

40000

2300

1150

2550

900×1200

900×1200

320

WBXL-450

45000

2300

1150

2850

1000×1200

1000×1200

400

WBXL-500

50000

2300

1150

3150

1100×1250

1100×1250

450

设备初阻力<400(Pa)

产品服务:可以依据废气处理特性及客户需求,进行个案设计定制。

五、订货须知

1. 产生废气的工艺设备和工况。例如:排风量,废气性质,废气产源面积等以及相关参数。

2. 被处理废气的物性:温度,性质,自燃性和爆炸性等化验报告。

3. 相关工艺参数,如:气体的温度,含尘浓度,有机物浓度,无机物浓度,产气源位置,面积等。

4. 生产车间的房屋建筑和生产设备的布置方位以及车间外的地理环境。

5. 提出装配形式的要求,如出风口、塔体定位等平面布置方位。

6. 增购其他辅机和配件,例如:风机,当订购风机时,需注明型号、规格、转速、风量、风压、出口方向和电机功率等参数,若需订购管道,吸罩,烟囱等,需提供相关的图纸,另外是否需订购部分滤料作为备件需提供数量。

7. 是否需要委托本公司代办选型、设计、运输及安装等事宜。
