旋风除尘装置

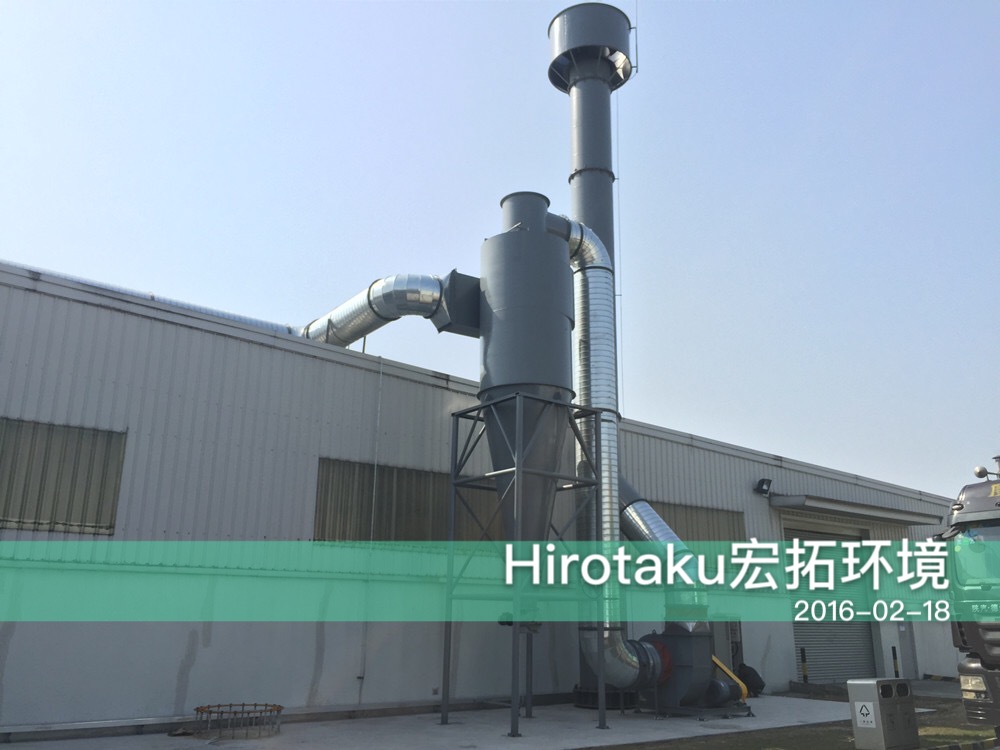

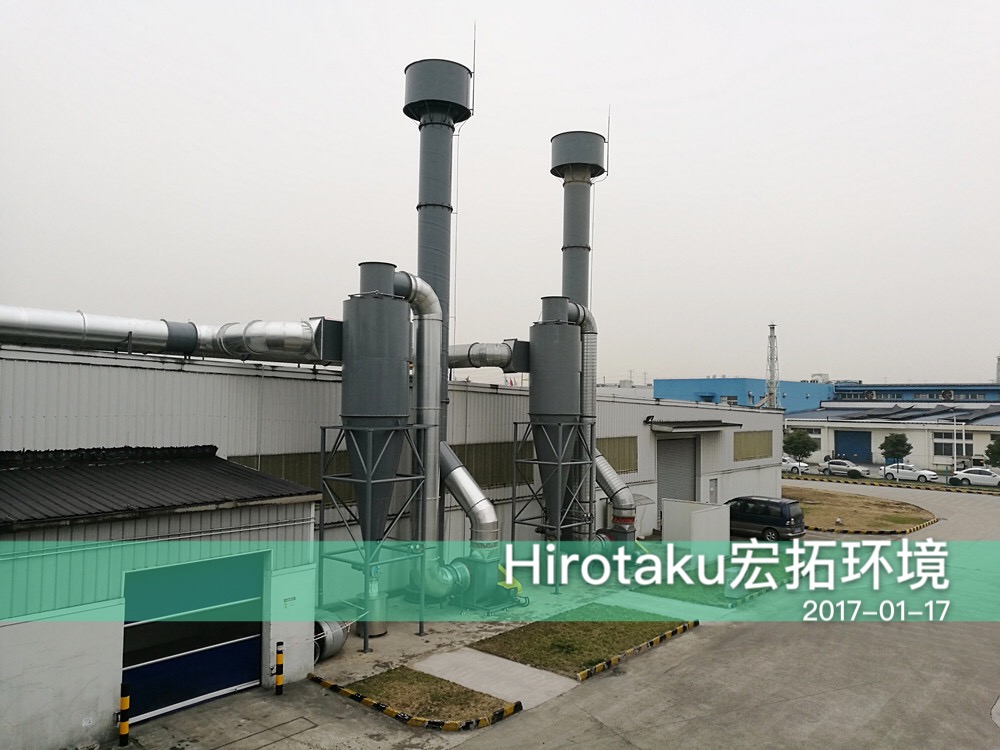

XL型旋风除尘器
XL型旋风除尘器
型 号:XL-3.0 ~10.6
制造商:宏拓环境
原产地:中国•苏州
风 量:750~13500CMH(立方米/小时)
静 压:180~200mmAQ(毫米水柱压力)
功 率:2.2~35KW(可选)
净化方式:旋风过滤
选 项:
适用范围:矿山、冶金、耐火材料、煤炭、化工及电力等工业部门的气体净化
产品介绍

一、概述

XL型旋风除尘器是用于清除工业废气中含有密度较大的非纤维性及非粘结性的灰尘,能有效地分离烟草灰、滑石粉、石英粉、石灰石粉、矿渣水泥、水泥生料等,适用于矿山、冶金、耐火材料、煤炭、化工及电力等工业部门的气体净化。其净化效率可高达81~99%左右。

二、结构形式

1、XL型旋风除尘器的分类如下:

    按出风方式分为X型和Y型。X型为水平出风,位于风机吸入侧,并带有出口蜗壳:Y型为上部出风,位于风机压入侧。

    按进入气流的旋转方向分为右回旋(S型)和左回旋(N型)。旋转方向按下列原则判定:从除尘器顶部下视,进入气流按顺时针旋转的为右回旋(S型);按逆时针旋转的为左回旋(N型)。本图中绘制的均为右回旋(S型)。对于X型右回旋(左回旋)除尘器与右回旋(左回旋)出口蜗壳相配。

2、桶体直径分为Φ300、Φ420、Φ540、Φ700、Φ820、Φ940、Φ1060等7种规格。

3、XL型阻力,锥体下部负压(灰箱静压)与进口风速关系见表1-2(空转测定),进风口风速一般宜取8~19m/s.

4、表面涂漆技术要求按工程实际需要处理,当工程设计有特殊要求时,应按设计要求处理。

三、工作原理

旋风除尘器其工作原理是含尘气体从进口处切向进入,气流在获得旋转运动的同时,气流形成旋涡运动,粉尘在旋涡处产生强烈的分离作用,较粗的粉尘颗粒随下旋涡气流分离至外壁,粉尘由向下气流带入灰斗。净化后的气体由排气管排出,分离出的粉尘进入料斗。

四、选型

   表1-1 XL型旋风除尘器性能表

            型号

                  筒体直径

(mm)

          进口风速(m/s)

  质量(kg)

          除尘效率(%)

  处理风量(m3/h)

12

15

17

      X型

      Y型

XL -3.0

Φ300

750

936

1060

51.64

41.12

81~99

XL-4.2

Φ420

1460

1820

2060

93.90

76.16

XL-5.4

Φ540

2280

2850

3230

150.88

121.76

XL-7.0

Φ700

4020

5020

5700

251.97

203.26

XL-8.2

Φ820

5500

6870

7790

364.10

278.66

XL-9.4

Φ940

7520

9400

10650

450.36

369.54

XL-10.6

Φ1060

9520

11910

13500

600.75

460.05

注:除尘器漏风及清灰时窜风将引起除尘效率的下降;

五、规格尺寸

XL型旋风除尘器外形尺寸表(mm)

             尺寸

型号

       H

      D

       E

         F

           a1*b1

             A2*b2

c1

c2

c3

     Φ1

    Φ2

      Φ3

     Φ4

     Φ5

XL-3.0

1380

406

190

345

80*240

110*270

190

620

340

300

180

210

114

146

XL-4.2

1880

556

260

485

110*330

140*360

265

845

445

420

250

280

114

146

XL-5.4

2350

711

350

620

140*400

176*436

340

1060

540

540

320

356

114

146

XL-7.0

3040

911

440

805

180*540

216*576

440

1370

690

700

420

456

114

146

XL-8.2

3540

1071

500

945

210*630

216*576

515

1595

795

820

490

536

165

197

XL-9.4

4055

1226

590

1080

245*735

291*781

592.5

1827.5

907.5

940

560

606

165

197

XL-10.6

4545

1376

670

1220

275*825

321*871

667.5

2052.5

1012.5

1060

630

676

165

197
