一、概述

1、产品特点

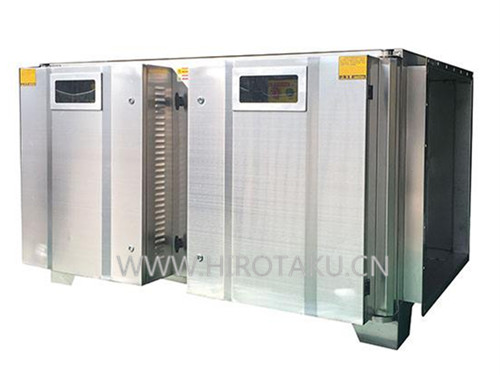

GCY型光催化氧化器，它设备占地面积小，维护保养便捷，运行费用低，设备运行阻力小，可通过仪表及时掌握设备运行状态，治理效率高、能满足不同条件气体使用环境，三维网装结构，比表面积大，通透性能好，有一定强度，易于加工安装压降小。几十年来，得到了我国各企业广泛的应用和肯定。

该装置利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧，众所周知臭氧对有机物有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。

2、型号说明

示例：GCY-1500型表示额定处理风量为1500m³/h的光催化氧化器。

二、构造及工作原理

1、构造

本装置主要有：设备外壳、催化模块、过滤模块、光源、光控等部分组成。

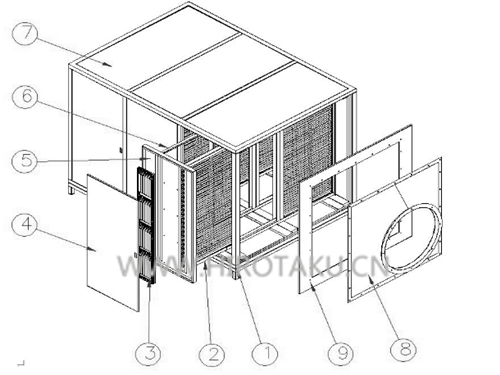

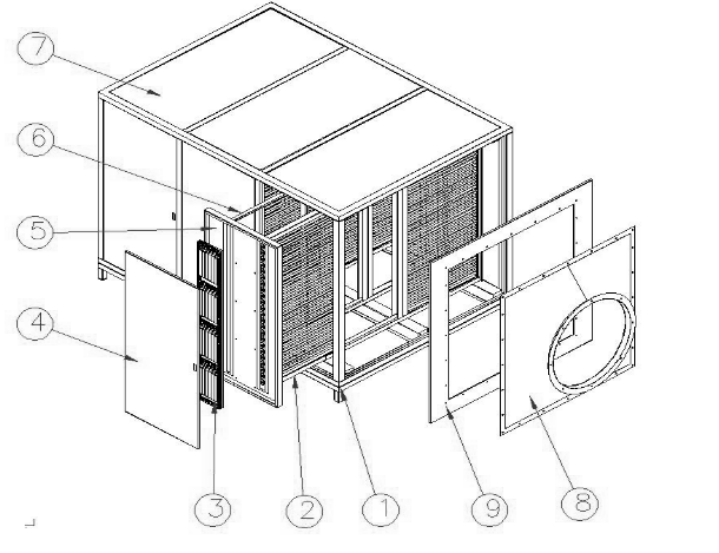

本装置采用SUS304-1.5t激光切割、数控成型制作而成，整体外观设备合理、美观。采用铝基蜂窝状催化模块过滤器，电器元件采用施耐德品牌，系统自带累计计时、异地启停功能。设备主要结构如下图：

①：为设备外形框架部分，承担设备主体结构承重和支撑功能。

②：为设备灯模块（包含框架），主要承担紫外线灯的定位、固定，灯架上下两侧可以在轨道中滑动拉出，方便后续维护、更换。

③：电气控制模块，承担紫外线灯的供电和控制。

④：常规用检修门。

⑤：隔离板，两侧隔离板，保持箱体密封。

⑥：过滤模块，主要包括初效滤网和铝基滤网两部分，初效滤网过滤初级杂质，主要用于过滤5um以上杂质。铝基过滤网将光催化材料沉积在滤材基体上，光触媒质可以将废气中有害成分分解。

⑦：箱体组成部分。

⑧：箱体用连接法兰。

⑨：箱体组成部分。

①---SUS304框架  ②---紫外线灯模块 ③---电源模块    ④---SUS304检修门  ⑤---SUS304隔离板

⑥---过滤模块     ⑦---SUS304顶盖   ⑧---SUS304法兰  ⑨---SUS304侧板

2、工作原理

光催化氧化是在外界可见光的作用下发生催化作用,光催化氧化反应是以半导体及空气为催化剂，以光为能量，将有机物降解为CO₂和H₂O。本公司采用的半导体是目前反应效率最高的纳米TiO₂光催化剂,经蜂窝陶瓷载附特殊处理后使用,达到理想效果。在光催化氧化反应中，通过紫外光照射在纳米TiO₂光催化剂上产生电子空穴对，与表面吸附的水份（H₂O）和氧气（O₂）反应生成氧化性很活波的羟基自由基（OH-）和超氧离子自由基（O₂-、0-）。能够把各种废臭气体如醛类、苯类、氨类、氮氧化物、硫化物及其它VOC类有机物、无机物在光催化氧化的作用下还原成二氧化碳（CO₂）、水（H₂O）以及其它无毒无害物质,同时具有除臭、消毒、杀菌的功效，由于在光催化氧化反应过程中无任何添加剂，所以不会产生二次污染。

在系统风机的作用下，废气由设备进风口进入，经过箱体中初效滤网，2层铝基滤网和2层等离子光催化灯，可以有效处理废气中的有机有害物质，处理后的气体再由出风口排出。

三、性能特点

1、设备运行阻力低，可通过仪表及时掌握设备运行状态；

2、治理效率高、能满足不同条件气体使用环境；

3、设备内的耗材可以实现重复使用，设备外形可根据现场要求设计；

4、三维网装结构，比表面积大，通透性能好，有一定强度，易于加工安装压降小；

5、设备可采用Q23、SUS304制作，具有使用寿命高。

四、适用范围

本设备主要应用处理气体领域如下表：

1、硫酸类，制药厂、橡胶加工厂

2、硫醚类，纸浆厂、石油精炼厂

3、硫化物，炼油、话费、污水处理站

4、胺类，金属冶炼、石油化工厂

5、脂肪酸类，骨胶、油脂加工

6、吲哚类，粪便、生活污水、肉类糜烂、屠宰牲畜

7、醇类，油脂加工、皮革加工、酿造、粪便

8、酚类，溶剂、涂料、油脂工业

9、脂类，合成纤维、合成树脂、涂料、粘合剂

10、含卤素有机物，合成树脂合成橡胶、制冷剂
