湿式除尘装置
WXSC型文丘里旋风湿式除尘器
WXSC型文丘里旋风湿式除尘器
型 号:WXSC-3~10
制造商:宏拓环境
原产地:中国•苏州
风 量:3000~10000CMH(立方米/小时)
负 压:800~1000Pa
功 率:4~18.5KW(可选)
净化方式:水力除尘、文丘里除尘
选 项:
适用范围:亲水性粉尘的处理效果显著(不适用于含纤维型粉尘的场合)
产品介绍

一、概述

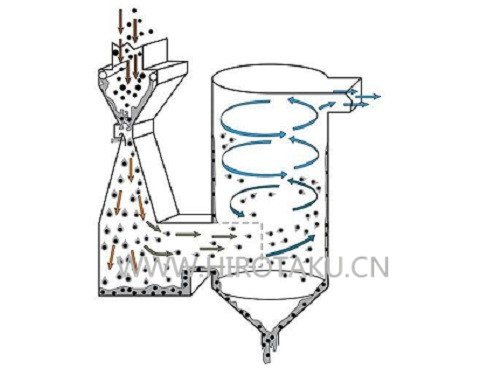

WXSC型文丘里旋风湿式除尘器利用高效文丘里原理设计。携带烟尘的气流在切向进入分离器前,需通过设有洗涤液体喷淋的文丘里喉口。气流在文丘里喉口急剧加速,液体气化。气流和液体的相对运动使得充分混合,烟尘或污染物与液滴集聚。在高速离心液滴分离器中,烟泥滴从气流中被分离出来。而净化的空气从位于中心的管道排出到设于净气侧的风机。分离出来的淤泥或污染物根据其特点通过相应方式收集。

二、结构及原理

1)、结构

本设备主要顶置风机,文丘里喷嘴,洗涤分离器水斗和分离器、卸料阀这几大主要部件组成。

2)、工作原理

利用气液两相冲击和文丘里原理,由于粒子和分子间的吸附引力的作用,分散在气流中的颗粒或污染物不断和洗涤液雾霾充分凝聚混合,湿润后的气流漩涡由于惯性作用使得颗粒或污染物移至分离器内壁,被内壁水幕进一步捕捉。

三、性能特点

该分离器通用性强;分离效率高;无二次扬尘;超低维护成本;无需滤芯无堵塞;符合大气排放标准;适合含水和黏性粉尘;节约空间,模块化设计;可去除一定的水溶性废气;安全解决易燃易爆粉尘除尘问题;适合于一定范围的高温烟气净化;除尘脱硫一体化(定期添加碱剂)。

四、适用范围

1)、可用于碳土烟尘(熔炉、炉灰、粘土应用、混合站、轮胎生产、水泥制造、开矿、颜料生产等产生的烟尘)。

2)、可用于铝镁粉尘(车、钻、锯、锻、去毛刺、定型、修整等工艺产生的粉尘)。

3)、可用于粘性粉末(制药工艺、食品生产、动物饲料、颜料模压生产、印刷、胶粘、织物整形、混料和输送设施产生的粘性粉末)。

4)、可用于蒸汽和油雾(清洗机、压铸、轧机、密度板轧制、电镀、废弃物处理等)。

5)、易燃易爆粉尘(打磨工艺、整形、抛光、喷砂、炸药生产、谷物加工、印刷电路板生产、刹车试验平台等工艺产生的粉尘)。

6)、橡胶、皮革、塑料粉末(制鞋、轮胎生产、塑料处理、箔片生产、挤塑等工艺产生的粉末)。

7)、纤维、绒毛、织物粉尘(抛光工艺、废弃物分拣系统、织物加工、回收工厂、绝缘材料生产、石棉处理过程产生的粉尘)。

五、技术性能表

1)、封闭型湿式分离器

封闭型湿式分离器风机顶置,结构紧凑,无需喷淋水泵。污染物通过水旋分离机理从气流中分离。带污染物的脏空气从分离器中段切向进入,之后扩散。专门的结构设计致使气流激起强劲水液漩涡,脏空气通过水液漩涡充分湿润。污染物和水雾充分混合集聚后被气流离心分离到分离器内壁,随着水流沿内壁流至水斗中并在水斗中缓慢沉淀。去除污染物后的干净空气通过顶置风机排出。洗涤分离器水斗和分离器集成一体,水液漩涡靠气流的冲击自动形成,沉积到水斗的污染物间隔一定时间通过卸料阀放至淤泥桶中。

产品型号

设计风量

可供负压

驱动功率

运输重量

含水量

直径/总高

噪音

HK

m³/h

Pa

kw

kg

L

mm

dB(A)

3

3,000

800

4

450

400

900 / 2900

76

4.5

4,500

800

7.5

520

480

520 / 3050

77

6

6,000

1000

11

650

600

1120 / 3200

77

8

8,000

1000

15

910

830

1300 / 3650

78

10

10,000

1000

18.5

980

900

1400 / 3850

80


2)、开敞型湿式分离器

开敞型湿式分离器集离心分离和水旋分离原理。带污染物的脏空气切向进入分离器时和文丘里喷淋水幕冲击。强烈的混合使污染物充分集聚。顶置径向风机形成的气流离心力使得污染物液滴从空气中分离出来,净化后的空气被顶置风机吸入后排出。文丘里喷嘴通过水泵接至净水池;污染物从分离器低部排至污水池。污水池移动式设计,便于沉积物和污水处理。净水池设有液面监控和新水自动补充系统。

型号

设计

风量

可供

负压

驱动

功率

运输

重量

污水池

型号

净水池型号

直径/总高

噪音

O

m³/h

Pa

kw

kg

MST

SCT

mm

dB(A)

3

3,000

800

4

450

0.6

0.4

900 / 2600

76

4.5

4,500

800

7.5

520

0.6

0.4

520 / 2750

77

6

6,000

1000

11

650

0.8

0.6

1120 / 2900

77

8

8,000

1000

15

840

0.8

0.6

1300 / 3350

78

10

10,000

1000

18.5

960

1

0.8

1400 / 3450

80


3)、多功能型湿式分离器

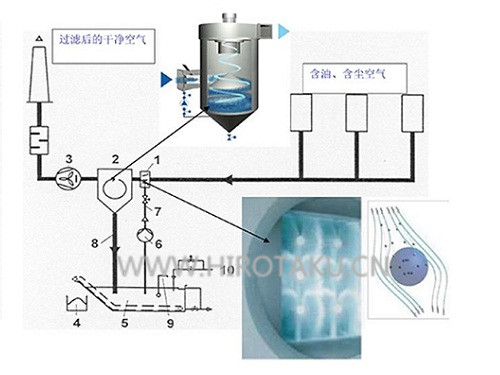

多功能型湿式分离器利用高效文丘里原理设计,风机分体放置,污染物自动清理。带污染物的气流在切向进入除尘器前,需通过设有液体喷淋的文丘里喉口。气流在文丘里喉口急剧加速,液体汽化。气流和液体的相对运动使得两者充分混合,粉尘或污染物与液滴集聚。在缓速离心分离器中,淤泥滴从气流中被分离出来。净化后的空气从位于分离器中心的管道排出。淤泥或污染物排出至污水池,通过刮板链或桨拨等系统进行自动清理。净水池设有液面监控和新水自动补充系统。

型号

设计风量

压力损失

无水重量

污水池型号

净水池型号

DS

m³/h

Pa

kg

RST

BCT

6

6,000

2000

760

2

1

8

8,500

2000

850

2

1

10

10,000

2000

960

2

1

12.5

12,500

2200

1130

3

1

16

16,000

2200

1920

3

1.8

20

20,000

2200

2450

3

1.8

25

25,000

2200

2960

3

1.8

32

32,000

2200

3550

3

1.8

45

45,000

2200

4260

4

2.2
