集气罩设计
密闭型

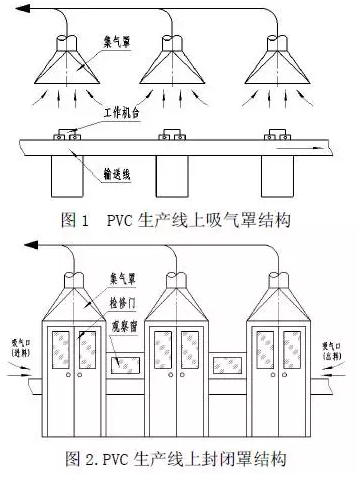

密闭型集气罩是将污染源局部或整体密封起来，使污染物的扩散被限制在一定的空间内，便于捕集和净化处理。但密闭型的必须在罩口留有必要的工作区或物料进出口，以及设有观察窗和检修门。
V—通过开口及缝隙处流速m/s;A—开口及缝隙的总面积m2。
从式(1)可知，若保持流速V不变，减小密封罩开口面积A，相应排风量Q减少，从而可使系统运行能耗降低。由于密封罩足够严密，使罩内能维持一定负压，防止污染气体逸出，车间内的生产环境明显好转。
因此，密封型集气罩是最经济有效，即是集气罩设计的首选型式。
外部型
当受到生产设备和工艺条件限制不能将污染源全部或局部密封时，可采用外部型，即将集气罩设在污染源近旁，将罩口对准污染源，靠罩口气流运动把污染源散发出来的混合气体吸入罩内。由于罩口离污染源有一定的距离，易受到其他方向气流干扰，与密封罩相比需要较大风量才能控制污染气流扩散，捕集效率较低。因此，根据目前各种形式集气罩的使用效果比较，合理的设计罩口能得到较好的效果。
设计实例分析

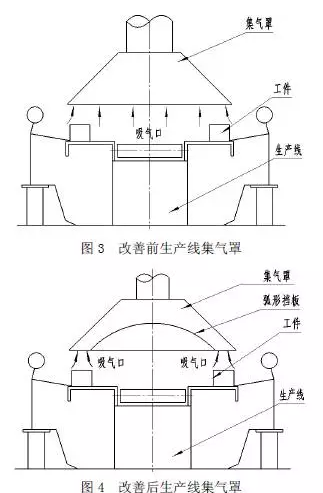

若将其设计改为如图4所示，即在罩内加装弧形挡板，使整体大罩口被分隔成小罩口，对准工件(污染源)上方，这样大大减小了罩口面积A，相应排风量Q减小，使用较小的吸风量即有效的控制了污染气体的逸出，产生了较好效益。
图5为循环烘箱工件脱模工序的集气罩结构，经加热后的化工制品及模具离型剂，产生了大量的有害气体，为了有效吸气和不妨碍工人操作，将集气罩置于工作台的正上方，罩口距离较远，这样不仅增大了罩口的吸气范围，而且容易受到室内其他气流干扰，同时在污染气体抽吸入罩口过程，经过操作人员的口、鼻，直接危害工人的健康。
若将其设计改为如图6所示，即将集气罩置于操作人员的另一侧，并贴近污染源，这样使集气罩口面积减小，排风量也降低，用较少能耗得到所需的捕集速度，同时避免污染气体被吸入操作人员的口、鼻，改善了工作环境，保证了工人身体健康。
其他形式集气罩
工业生产过程中由于工艺操作的特点及现场实际情况集气罩必须满足其特殊要求，如喷漆工序产生大量的过剩雾化颗粒与周围空气形成的混合污染气体，通过罩口直接吸入就增加了净化设备的负担，且滞留、粘附于管壁的油漆不易清理。

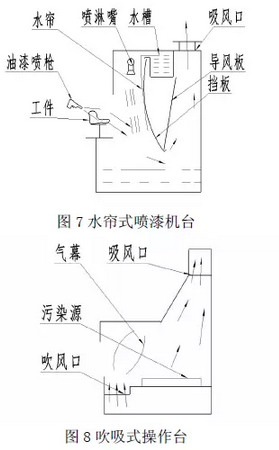

如图7根据该工艺特点在集气口前加装了喷漆水嘴及挡板，使之形成一道水帘，喷漆枪喷出雾化的油漆经过挡板阻隔及水帘过滤后，利用导风板将处理后的混合气流吸入罩内，这样有效的控制了污染向周边环境扩散，减轻了净化设备的负担，也避免了油漆粘附于管壁，简化了日后的维修清理，水帘式喷漆机台的吸气结构较为经济，有效的控制喷漆工序造成的周边环境污染。
在某些情况下外部罩与污染源距离较远，结构上不允许将罩口靠近污染源，单纯依靠罩口的抽吸气流作用往往控制不了污染源的扩散。
采用图8吹吸式操作台联合罩结构产生了较好的效果。
结束语
工程应用中如何确定集气罩的结构形式是一个相当复杂的问题，通过实例分析比较，集气罩应结合具体不同使用环境，不同工作用途，以及污染源的状况而进行设计，可提高集气罩的控制能力和净化效果。对应用不良的集气罩，在不影响生产工艺和生产操作的前提下，进行合理改进，可获得风量能耗小，对有害物从污染源散入环境的控制效果较好等技术经济指标,一定程度上保证了操作工人的健康。
